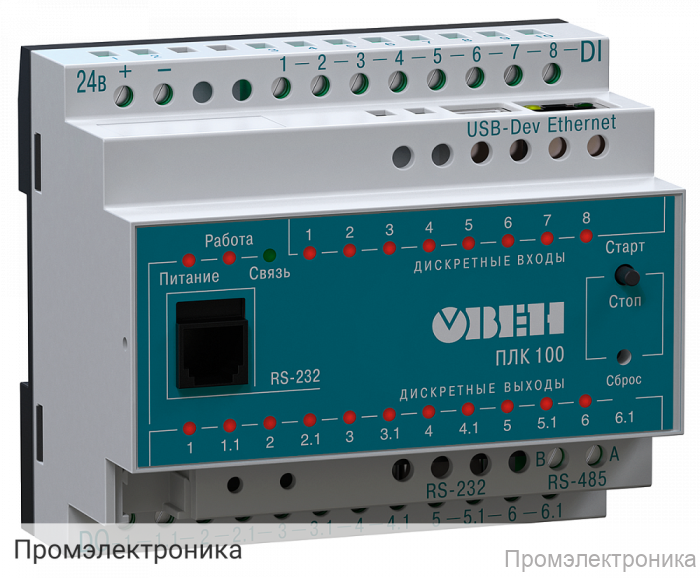

ПЛК100-220.Р-L - программируемый логический контроллер

Техническое описание ПЛК100-220.Р-L

ПЛК100-220.Р-L — это современный программируемый логический контроллер, предназначенный для автоматизации промышленных и технологических процессов. Контроллер выполнен в унифицированном корпусе для крепления на DIN-рейку шириной 35 мм, что обеспечивает удобство монтажа и интеграции в существующие системы управления. Длина корпуса составляет 105 мм (6U), шаг клемм — 7,5 мм. Степень защиты корпуса — IP20, что гарантирует надежную работу устройства в промышленных условиях.

Контроллер оснащён мощным 32-разрядным RISC-процессором с тактовой частотой 200 МГц на базе ядра ARM9, что обеспечивает высокую производительность и стабильность работы. Для хранения программ и данных предусмотрено 8 Мбайт оперативной памяти и 4 Мбайт энергонезависимой памяти, а также 4 кбайт Retain-памяти для сохранения критически важных данных при отключении питания.

Основные технические характеристики:

• Питание: 90...264 В переменного тока (номинальное напряжение 220 В), частота 47...63 Гц
• Потребляемая мощность: не более 10 Вт
• Индикация: 1 индикатор питания, 8 индикаторов входов, 12 индикаторов выходов
• Дискретные входы: 8, с групповой гальванической развязкой, электрическая прочность изоляции — 1,5 кВ
• Максимальная частота сигнала на входах: до 1 кГц (программная обработка), до 10 кГц (аппаратный счетчик)
• Дискретные выходы: 6 электромеханических реле с индивидуальной гальванической развязкой, электрическая прочность изоляции — 1,5 кВ
• Время выполнения цикла: минимальное — 250 мкс, типовое — от 1 мс

Интерфейсы и протоколы связи:

• Ethernet 100Base-T
• 2 канала RS-232
• RS-485
• USB 2.0-Device
• Скорость обмена по интерфейсам RS: от 4800 до 115200 bps
• Поддержка протоколов: ОВЕН, Modbus RTU/ASCII, Modbus TCP, DCON, GateWay (CODESYS)

Контроллер программируется в среде CODESYS 2.3.8.1 и выше, что позволяет реализовать широкий спектр задач автоматизации, а также создавать собственные протоколы обмена данными с помощью специализированной библиотеки. Для программирования и отладки доступны интерфейсы RS-232, USB-Device и Ethernet.

Комплектация:

• Контроллер ПЛК100
• Компакт-диск с программным обеспечением
• Кабель программирования КС1
• Паспорт и руководство по эксплуатации
• Гарантийный талон

ПЛК100-220.Р-L — это надежное решение для построения гибких и масштабируемых систем автоматизации с поддержкой современных промышленных протоколов и интерфейсов.
