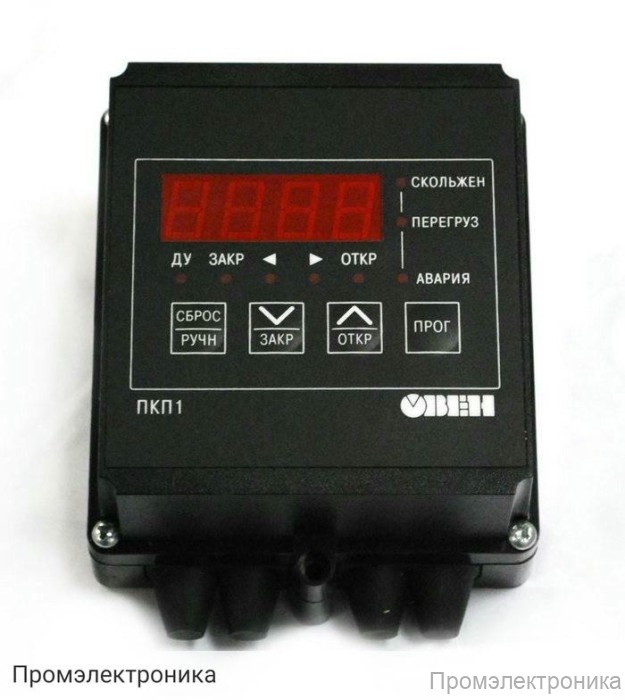

ПКП1 - устройство управления и защиты электропривода задвижки

Техническое описание устройства управления и защиты электропривода задвижки ПКП1

ПКП1 — это современное устройство, предназначенное для управления и комплексной защиты электроприводов задвижек в различных промышленных и инженерных системах. Прибор обеспечивает надежную работу исполнительных механизмов, предотвращая аварийные ситуации и продлевая срок службы оборудования. ПКП1 отличается высокой точностью контроля, простотой монтажа и эксплуатации, а также возможностью интеграции в автоматизированные системы управления.

Основные функции устройства:

Управление электроприводом задвижки с контролем положения и времени перемещения.
Защита электропривода от перегрузок по току с регулируемой задержкой срабатывания.
Индикация состояния и параметров работы устройства на цифровом дисплее.
Возможность подключения дополнительных модулей для расширения функциональности (токовый выход 4...20 мА или интерфейс RS-485).

Технические характеристики ПКП1:

Питание: 220 В, 50 Гц с допустимым отклонением напряжения от –15% до +10%.
Тип датчика: трансформатор тока N (5A) в соответствии с ГОСТ 7746-89.
Контроль перемещения задвижки осуществляется по времени в диапазоне от 5 до 999,9 секунд.
Время задержки срабатывания по току регулируется от 0,5 до 10 секунд.
Максимально допустимый ток нагрузки для электромагнитных реле управления и сигнализации — 3 А при 220 В, cos φ > 0,4.
Количество разрядов индикации — 4.
Варианты исполнения корпуса: настенный (130х105х65 мм, степень защиты IP44) и щитовой (96х96х70 мм, степень защиты IP54 со стороны передней панели).

Комплектация устройства:

Прибор ПКП1.
Комплект крепежных элементов (в зависимости от типа корпуса: настенный или щитовой).
Паспорт и руководство по эксплуатации.

ПКП1 — это оптимальное решение для автоматизации и повышения надежности работы электроприводов задвижек. Благодаря широкому диапазону настроек, высокой степени защиты и возможности интеграции в современные системы управления, устройство находит применение в энергетике, водоснабжении, промышленности и других отраслях.
