ПДУ-Н101 - поплавковый датчик уровня

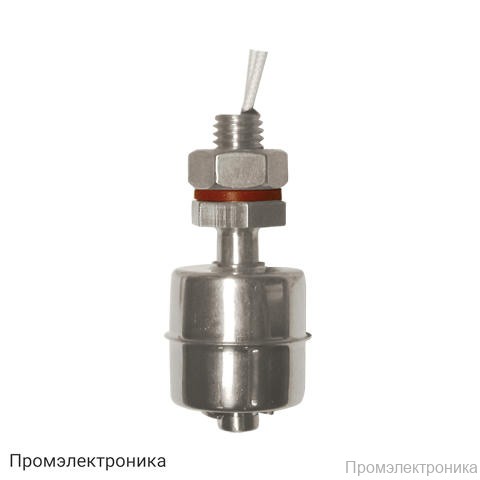

Техническое описание поплавкового датчика уровня ПДУ-Н101

ПДУ-Н101 — это надежный поплавковый датчик уровня, предназначенный для контроля уровня жидкостей в различных промышленных и бытовых системах. Благодаря простоте конструкции и высокой надежности, устройство широко применяется в автоматизации процессов, связанных с контролем и управлением жидкостями. Датчик обеспечивает точное определение одного уровня жидкости и может использоваться в резервуарах, баках, емкостях и других технологических установках.

Корпус датчика выполнен из нержавеющей стали, что гарантирует его долговечность и устойчивость к агрессивным средам, коррозии и перепадам температур. ПДУ-Н101 рассчитан на эксплуатацию в широком диапазоне температур, что позволяет использовать его как в холодных, так и в горячих средах. Устройство отличается компактными размерами и простотой монтажа, что делает его универсальным решением для различных задач по контролю уровня.

Основные характеристики ПДУ-Н101:

• Рабочее положение: вертикальное, что обеспечивает стабильную и корректную работу устройства.
• Крепление: вертикальное, упрощающее установку в различных резервуарах.
• Количество уровней контроля: 1, что идеально подходит для задач сигнализации достижения определенного уровня жидкости.
• Материал корпуса: нержавеющая сталь, устойчивая к коррозии и механическим воздействиям.
• Диапазон рабочих температур: от −30 до +110°С, что позволяет использовать датчик в различных климатических условиях.
• Максимальное рабочее давление: до 1 МПа, что расширяет область применения устройства.
• Максимальная коммутируемая мощность: 50 Вт.
• Максимальный коммутируемый ток: до 0,5 А при напряжении 24 В.
• Максимальное коммутируемое напряжение: до 220 В.
• Схема подключения: двухпроводная, что облегчает интеграцию в существующие системы автоматизации.
• Длина проводов: 330 мм с погрешностью ±10%.
• Присоединение: резьба М10 для надежной фиксации в емкости.
• Размеры поплавка: диаметр 28 мм, высота 26 мм.
• Габаритные размеры: зависят от модификации (ПДУ-Н101-45, ПДУ-Н101-100, ПДУ-Н101-200) и составляют от 61 до 214 мм по длине.
• Вес: от 40 до 64 г в зависимости от модели.

ПДУ-Н101 отличается высокой точностью срабатывания, устойчивостью к внешним воздействиям и простотой обслуживания. Благодаря своим характеристикам, датчик идеально подходит для использования в системах водоснабжения, отопления, промышленного производства, а также в автоматизированных линиях контроля и управления технологическими процессами. Надежность, долговечность и универсальность делают ПДУ-Н101 оптимальным выбором для решения задач по контролю уровня жидкостей.
