ПДУ-И.3750.10 - поплавковые датчики уровня с аналоговым выходным сигналом 4...20 мА

Техническое описание поплавкового датчика уровня ПДУ-И.3750.10

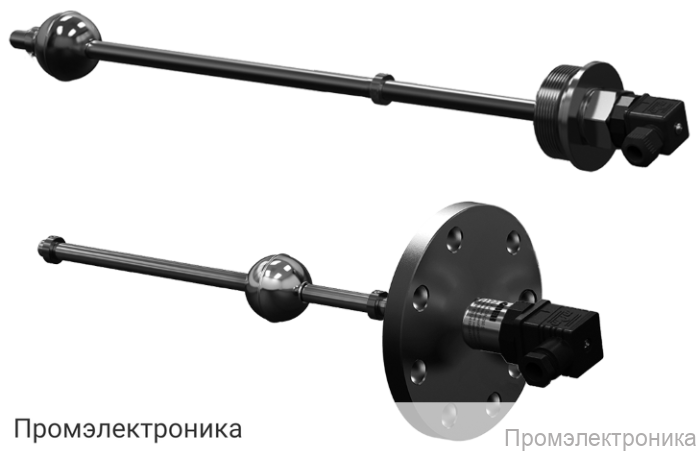

ПДУ-И.3750.10 — это современный поплавковый датчик уровня, предназначенный для непрерывного измерения уровня жидкостей в различных резервуарах и технологических емкостях. Датчик оснащён аналоговым выходным сигналом 4...20 мА, что обеспечивает его интеграцию в автоматизированные системы управления и контроля. Благодаря высокой точности и надежности, устройство широко применяется в промышленности, энергетике, водоснабжении и других отраслях.

Основные преимущества ПДУ-И.3750.10:

Высокая точность измерения уровня жидкости
Широкий диапазон измерений — до 3750 мм
Универсальность применения благодаря аналоговому выходу 4...20 мА
Простота монтажа и эксплуатации
Долговечность и устойчивость к агрессивным средам за счет использования нержавеющей стали 12Х18Н10Т

Электрические характеристики:

Двухпроводная схема подключения
Питание постоянным током в диапазоне 10…36 В
Потребляемая мощность — не более 1 Вт
Сопротивление нагрузки определяется по формуле: (U – 8)·50, где U — напряжение питания, В

Метрологические параметры:

Диапазон измерения уровня: от 0 до 250...3000 мм (в зависимости от исполнения)
Диапазон преобразования L: 3750 мм
Дискретность преобразования: 10 мм
Погрешность измерения: ±(10 + 0,01·L), где L — диапазон измерений уровня
Дополнительная погрешность от температуры: не более 0,2% на 10 °С

Конструктивные особенности:

Вертикальное расположение оси крепежного отверстия
Типоразмер присоединительной резьбы: G2
Размер «под ключ»: 36 мм
Диаметр наружной оболочки соединительного кабеля: 4...8 мм
Сечение соединительных проводов: 0,2…2 мм²
Материал рабочей части: сталь 12Х18Н10Т

ПДУ-И.3750.10 отличается высокой надежностью, устойчивостью к внешним воздействиям и простотой обслуживания. Благодаря своим характеристикам, этот датчик уровня является оптимальным решением для автоматизации процессов контроля уровня жидкостей в различных промышленных и коммунальных объектах.
