ПДУ-И.250.10 - поплавковые датчики уровня с аналоговым выходным сигналом 4...20 мА

Техническое описание поплавкового датчика уровня ПДУ-И.250.10

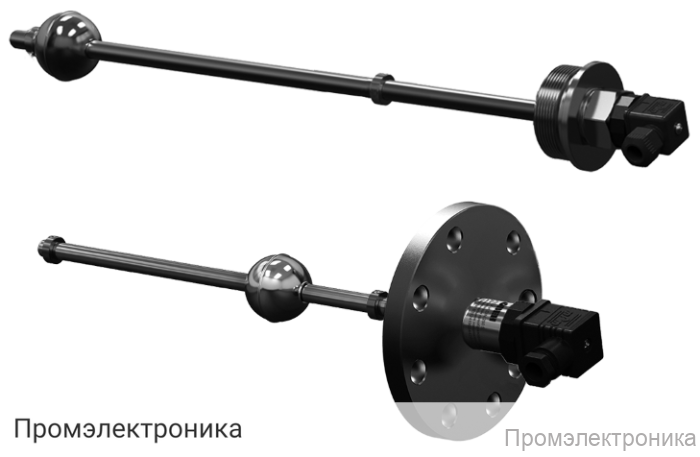

ПДУ-И.250.10 — это современный поплавковый датчик уровня, предназначенный для непрерывного измерения уровня жидкостей в различных резервуарах и емкостях. Датчик оснащён аналоговым выходным сигналом 4...20 мА, что обеспечивает его интеграцию в автоматизированные системы управления и контроля технологических процессов. Благодаря высокой точности и надежности, устройство широко применяется в промышленности, энергетике, водоснабжении и других отраслях.

Основные преимущества ПДУ-И.250.10:

• Высокая точность измерения уровня жидкости
• Универсальность применения для различных типов жидкостей
• Простота монтажа и обслуживания
• Долговечность и устойчивость к агрессивным средам благодаря корпусу из стали 12Х18Н10Т
• Надежная работа в широком диапазоне температур и условий эксплуатации

Электрические характеристики:

• Двухпроводная схема подключения
• Питание постоянным током в диапазоне 10…36 В
• Аналоговый выходной сигнал: 4…20 мА
• Потребляемая мощность — не более 1 Вт
• Сопротивление нагрузки определяется по формуле: (U – 8)·50, где U — напряжение питания, В

Метрологические параметры:

• Диапазон измерения уровня: от 0 до 250 мм (возможны исполнения до 3000 мм)
• Дискретность измерения: 10 мм
• Погрешность измерения: ±(10 + 0,01·L), где L — диапазон измерения уровня
• Дополнительная температурная погрешность: не более 0,2% на 10 °С

Конструктивные особенности:

• Вертикальное расположение оси крепежного отверстия
• Типоразмер присоединительной резьбы: G2
• Размер «под ключ»: 36 мм
• Диаметр наружной оболочки соединительного кабеля: 4...8 мм
• Сечение соединительных проводов: 0,2…2 мм²
• Материал рабочей части: нержавеющая сталь 12Х18Н10Т

ПДУ-И.250.10 — это надежное решение для точного и стабильного контроля уровня жидкостей, обеспечивающее безопасность и эффективность технологических процессов. Гарантия на изделие составляет 24 месяца.
