ПДУ-И.1750.10 - поплавковые датчики уровня с аналоговым выходным сигналом 4...20 мА

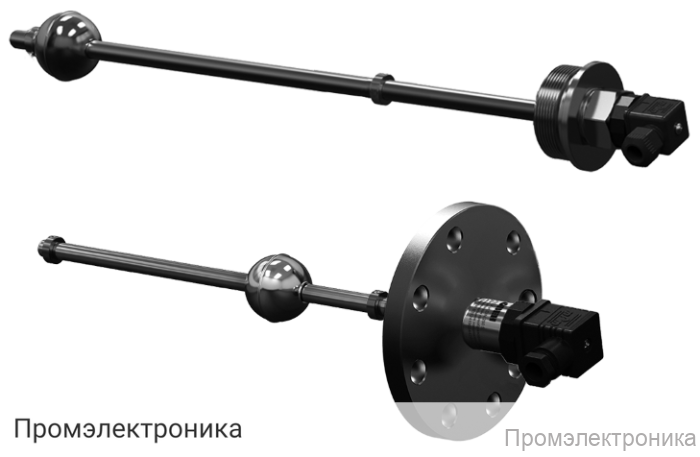

Техническое описание поплавкового датчика уровня ПДУ-И.1750.10

ПДУ-И.1750.10 — это современный поплавковый датчик уровня, предназначенный для непрерывного измерения уровня жидкостей в различных резервуарах и емкостях. Датчик оснащён аналоговым выходом с токовым сигналом 4...20 мА, что обеспечивает его совместимость с большинством промышленных систем автоматизации и контроля. Благодаря высокой точности и надежности, устройство широко применяется в химической, пищевой, нефтехимической, водоочистной и других отраслях промышленности.

Основные преимущества:

• Высокая точность измерения уровня жидкости
• Простота монтажа и эксплуатации
• Долговечность и устойчивость к агрессивным средам
• Широкий диапазон измерений — до 1750 мм
• Надежная конструкция из нержавеющей стали 12Х18Н10Т
• Двухпроводная схема подключения

Электрические характеристики:

• Питание: постоянный ток 10…36 В
• Выходной сигнал: 4…20 мА
• Потребляемая мощность: не более 1 Вт
• Сопротивление нагрузки определяется по формуле: (U – 8)·50, где U — напряжение питания, В

Метрологические параметры:

• Диапазон измерения уровня: от 0 до 1750 мм
• Дискретность преобразования: 10 мм
• Погрешность измерения: ±(10 + 0,01·L), где L — диапазон измерения уровня
• Дополнительная погрешность от температуры: не более 0,2% на 10 °С

Конструктивные особенности:

• Вертикальное расположение оси крепежного отверстия
• Типоразмер присоединительной резьбы: G2
• Размер «под ключ»: 36 мм
• Диаметр наружной оболочки соединительного кабеля: 4...8 мм
• Сечение соединительных проводов: 0,2…2 мм²
• Материал рабочей части: нержавеющая сталь 12Х18Н10Т

Датчик уровня ПДУ-И.1750.10 отличается высокой надежностью, устойчивостью к коррозии и простотой интеграции в существующие системы. Благодаря своим техническим характеристикам и качественным материалам, он обеспечивает стабильную и точную работу в самых различных условиях эксплуатации. Гарантия на изделие составляет 24 месяца.
