ПДУ-И.1000.10 - поплавковые датчики уровня с аналоговым выходным сигналом 4...20 мА

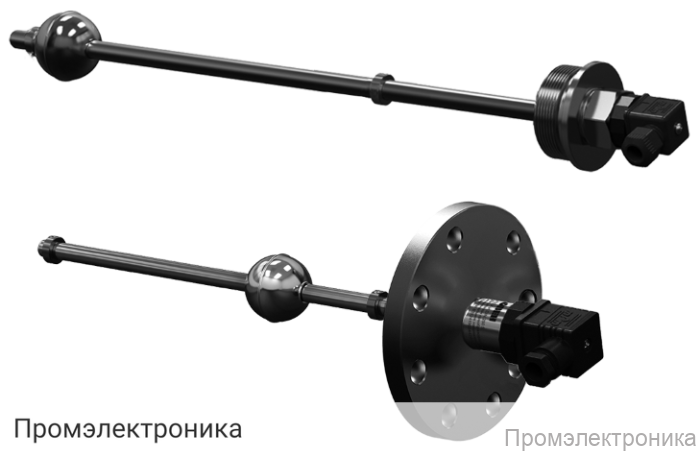

Техническое описание поплавкового датчика уровня ПДУ-И.1000.10

ПДУ-И.1000.10 — это современный поплавковый датчик уровня, предназначенный для непрерывного измерения уровня жидкостей в различных резервуарах и технологических емкостях. Датчик оснащён аналоговым выходом 4...20 мА, что обеспечивает его интеграцию в автоматизированные системы управления и контроля. Благодаря высокой точности и надежности, устройство широко применяется в промышленности, энергетике, водоснабжении и других отраслях.

Основные преимущества ПДУ-И.1000.10:

• Высокая точность измерения уровня жидкости
• Универсальность применения для различных типов жидкостей
• Простота монтажа и обслуживания
• Долговечность и устойчивость к агрессивным средам благодаря корпусу из стали 12Х18Н10Т
• Надежная работа в широком диапазоне температур и условий эксплуатации

Электрические характеристики:

• Двухпроводная схема подключения
• Питание постоянным током в диапазоне 10…36 В
• Аналоговый выходной сигнал: 4…20 мА
• Потребляемая мощность — не более 1 Вт
• Сопротивление нагрузки определяется по формуле: (U – 8)·50, где U — напряжение питания, В

Метрологические параметры:

• Диапазон измерения уровня: от 0 до 1000 мм
• Дискретность преобразования: 10 мм
• Погрешность измерения: ±(10 + 0,01·L), где L — диапазон измерения уровня
• Дополнительная температурная погрешность: не более 0,2% на 10 °С

Конструктивные особенности:

• Вертикальное расположение оси крепежного отверстия
• Типоразмер присоединительной резьбы: G2
• Размер «под ключ»: 36 мм
• Диаметр наружной оболочки соединительного кабеля: 4...8 мм
• Сечение соединительных проводов: 0,2…2 мм²
• Материал рабочей части: нержавеющая сталь 12Х18Н10Т

Датчик уровня ПДУ-И.1000.10 отличается простотой установки и эксплуатации, а также высокой надежностью в условиях длительной работы. Благодаря своим техническим характеристикам и качественным материалам, он обеспечивает стабильную и точную работу в различных промышленных системах автоматизации.

Гарантия на изделие составляет 24 месяца.
