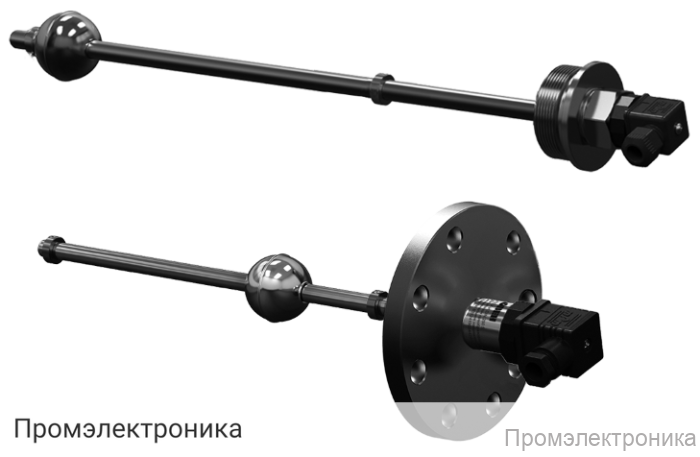

ПДУ-И - поплавковые датчики уровня с аналоговым выходным сигналом 4...20 мА

Техническое описание поплавкового датчика уровня ПДУ-И

ПДУ-И — это современный поплавковый датчик уровня, предназначенный для непрерывного контроля уровня жидкостей в различных резервуарах и технологических емкостях. Благодаря наличию аналогового выходного сигнала 4...20 мА, устройство легко интегрируется в автоматизированные системы управления и мониторинга, обеспечивая высокую точность и надежность измерений.

Датчик ПДУ-И выполнен в прочном корпусе из стали 12Х18Н10Т, что гарантирует его долговечность и устойчивость к агрессивным средам. Конструкция предусматривает вертикальное расположение оси крепежного отверстия, что облегчает монтаж и эксплуатацию в различных условиях. Применение двухпроводной схемы подключения и питание постоянным током делают устройство универсальным для большинства промышленных объектов.

Основные электрические параметры:

• Двухпроводная схема подключения
• Питание постоянным током с диапазоном напряжения 10…36 В
• Аналоговый выходной сигнал: 4…20 мА
• Потребляемая мощность не более 1 Вт
• Сопротивление нагрузки рассчитывается по формуле: (U – 8)·50, где U — напряжение питания, В

Метрологические характеристики:

• Диапазон измерения уровня: от 0 до 250...3000 мм (в зависимости от исполнения)
• Разрешающая способность: 10 мм
• Погрешность измерения: ±(10 + 0,01·L), где L — диапазон измерений уровня
• Дополнительная температурная погрешность: не более 0,2% на 10 °С

Конструктивные особенности:

• Типоразмер присоединительной резьбы: G2
• Размер «под ключ»: 36 мм
• Диаметр наружной оболочки соединительного кабеля: 4...8 мм
• Сечение соединительных проводов: 0,2…2 мм²
• Материал рабочей части: сталь 12Х18Н10Т

ПДУ-И отличается простотой монтажа, высокой надежностью и минимальными требованиями к техническому обслуживанию. Благодаря широкому диапазону измерений и высокой точности, датчик идеально подходит для использования в системах автоматизации промышленных предприятий, водоснабжения, химической и пищевой промышленности. Гарантийный срок эксплуатации составляет 24 месяца.
