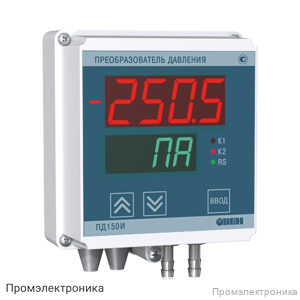

ПД150И - управляющий напоромер, тягомер, перепадомер для автоматики котлов и систем вентиляции

Техническое описание ПД150И

ПД150И — это современный управляющий напоромер, тягомер и перепадомер, предназначенный для автоматизации котлов и систем вентиляции. Прибор обеспечивает высокоточное измерение и контроль давления, разрежения и перепада давления в различных технологических процессах. Благодаря широкому диапазону измеряемых параметров и надежной конструкции, ПД150И идеально подходит для эксплуатации в промышленных условиях, где требуется стабильная и долговременная работа оборудования.

Основные особенности ПД150И:

Работает от источников постоянного (20–60 В) и переменного (90–264 В, 47–63 Гц) тока, что обеспечивает гибкость при интеграции в различные системы.
Потребляемая мощность составляет всего 8 ВА, что делает прибор энергоэффективным.
Диапазон измеряемого давления — от 0,25 до 100,0 кПа, что позволяет использовать устройство для контроля как низких, так и высоких давлений.
Высокий класс точности: 0,25; 0,5; 1,0; 1,5; 2,5 % от верхнего предела измерения.
Межповерочный интервал — 2 года, что снижает эксплуатационные расходы.
Перегрузочная способность — не менее 180 % от ВПИ, предельное давление перегрузки — не менее 300 % от ВПИ.
Быстрый период обновления результатов измерения — не более 0,2 сек.

Дискретные выходы:

Два электромагнитных реле с электрической прочностью изоляции не менее 1500 В.
Максимальное коммутируемое напряжение: 250 В (переменный ток), 30 В (постоянный ток).
Максимальный коммутируемый ток: 5 А (переменный ток), 10 А (постоянный ток).
Гибкая настройка уставок срабатывания и гистерезиса.

Интерфейс и аналоговый выход:

Интерфейс RS-485 с поддержкой протоколов Modbus RTU и Modbus ASCII, скорость обмена до 115200 бит/сек.
Длина линии связи — до 1200 м, используется экранированная витая пара.
Аналоговый выход: токовый сигнал 4–20 мА, разрешающая способность — 10 мкА, допустимое сопротивление нагрузки — до 650 Ом.

Конструктивные особенности:

Присоединительный штуцер «елочка» под гибкую трубку с внутренним диаметром 4–7 мм.
Компактные габариты: 105×137×65 мм, масса — не более 0,4 кг.
Степень защиты корпуса — IP54, что гарантирует защиту от пыли и влаги.

Надежность и срок службы:

Средний срок службы — не менее 12 лет.
Гарантийный срок — 2 года со дня продажи.

ПД150И комплектуется преобразователем давления, кратким руководством, паспортом, гарантийным талоном и комплектом крепежных элементов. Это универсальное решение для автоматизации и контроля в промышленных системах.
