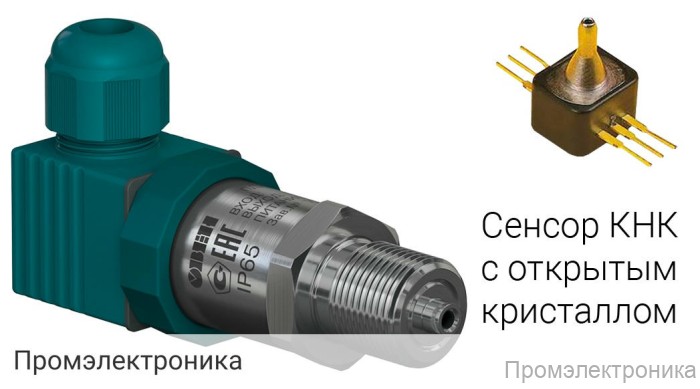

ПД100И модели 8х1 - датчик низкого давления для неагрессивных газов

Техническое описание ПД100И модели 8х1

ПД100И модели 8х1 — это современный датчик низкого давления, предназначенный для измерения давления неагрессивных газов в различных промышленных и коммунальных системах. Устройство отличается высокой точностью, надежностью и долговечностью, что делает его оптимальным выбором для применения в системах ЖКХ, вентиляции, газоснабжения и других областях, где требуется контроль низких давлений.

Датчик оснащён выходным сигналом постоянного тока 4...20 мА по двухпроводной схеме, что обеспечивает совместимость с большинством промышленных систем автоматизации и контроля. Благодаря широкому диапазону рабочих температур, устройство может эксплуатироваться в суровых климатических условиях, сохраняя стабильность показаний и работоспособность.

Основные технические характеристики:

Выходной сигнал: 4...20 мА, 2-проводная схема
Погрешность: 0,25; 0,5; 1,0; 1,5 % ВПИ
Диапазон рабочих температур измеряемой среды: –40…+85 °С
Напряжение питания: 12…36 В постоянного тока
Сопротивление нагрузки: 0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощность: не более 0,8 Вт
Степень защиты корпуса: IP65
Устойчивость к механическим воздействиям: группа исполнения V3, по ГОСТ Р 52931
Устойчивость к климатическим воздействиям: УХЛ3.1
Диапазон рабочих температур окружающего воздуха: –40…+80 °С
Атмосферное давление рабочее: 84,0...106,7 кПа
Среднее время наработки на отказ: не менее 500 000 ч
Средний срок службы: 12 лет
Межповерочный интервал: 4 / 5 лет
Габаритный размер по высоте: не более 95 мм
Вес без упаковки / в упаковке: 0,2 кг / 0,3 кг
Штуцер для подключения давления: M20×1,5, G1/2, G1/4 манометрической формы
Тип электрического соединителя: EN175301-803 форма А
Перегрузочная способность: не менее 400% от ВПИ
Предельное давление перегрузки: не менее 700% от ВПИ

Датчик не имеет собственной индикации, что позволяет использовать его в автоматизированных системах с выносными средствами отображения информации. Монтаж осуществляется с помощью штуцера с резьбой, что обеспечивает простоту установки и надежность соединения.

Комплектация устройства включает:

Преобразователь давления ПД100
Краткая инструкция
Паспорт и гарантийный талон
Прокладка уплотнительная (2 шт.)
Ответная розетка разъёма EN175301-803 форма А (DIN43650 A) с фиксирующим винтом

ПД100И модели 8х1 — это надежное решение для точного и стабильного измерения низких давлений в неагрессивных газовых средах, соответствующее современным требованиям промышленной автоматизации и безопасности.
