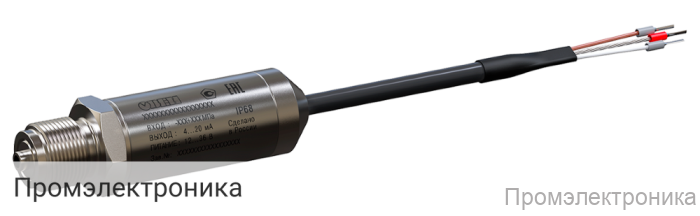

ПД100И модель 1х7 - датчик c повышенной влагозащитой IP68

Техническое описание ПД100И модель 1х7

ПД100И модель 1х7 — это современный датчик давления с повышенной степенью влагозащиты IP68, предназначенный для точного измерения давления в различных промышленных и технологических процессах. Благодаря высокой надежности, устойчивости к внешним воздействиям и широкому диапазону рабочих температур, данный преобразователь давления идеально подходит для эксплуатации в сложных условиях, где требуется защита от влаги и пыли.

Датчик оснащён 2-проводной схемой «токовая петля» с выходным сигналом 4...20 мА, что обеспечивает совместимость с большинством промышленных систем автоматизации и контроля. Корпус устройства выполнен из прочных материалов, что гарантирует долговечность и устойчивость к механическим воздействиям. ПД100И модель 1х7 отличается высокой точностью измерений и минимальной погрешностью, что позволяет использовать его в ответственных приложениях, требующих стабильности и надежности.

Основные характеристики:

Выходной сигнал: 4...20 мА, 2-проводная схема «токовая петля»
Основная приведенная погрешность: 0,25; 0,5 % ВПИ
Диапазон рабочих температур измеряемой среды: корпус – от -40 до +100 °С, кабель – от -5 до +80 °С
Напряжение питания: 12…36 В постоянного тока (номинальное 24 В)
Сопротивление нагрузки: 0…1,0 кОм (в зависимости от напряжения питания)
Максимальная потребляемая мощность: не более 0,9 Вт
Защита от подачи напряжения обратной полярности: есть
Степень защиты корпуса: IP68
Устойчивость к климатическим воздействиям: УХЛ3.1
Устойчивость к механическим воздействиям: группа исполнения V3 по ГОСТ Р 52931
Помехоустойчивость: класс А по ГОСТ 30804.6.2-2013
Диапазон рабочих температур окружающего воздуха: –20…+80 °С
Атмосферное давление рабочее: 84,0...106,7 кПа
Среднее время наработки на отказ: не менее 50 000 ч
Средний срок службы: 12 лет
Межповерочный интервал: 5 лет / 4 года
Габаритный размер (без кабеля): 92×27 мм
Перегрузочная способность: не менее 200 % от ВПИ
Предельное давление перегрузки: не менее 400 % от ВПИ
Тип электрического соединения: кабель гидрометрический (неразъёмно)
Штуцер для подключения: M20×1,5, G1/2, G1/4, М24х1,5

Комплектация устройства включает преобразователь давления ПД100И, паспорт и гарантийный талон, а также краткое руководство по эксплуатации. Датчик не имеет индикации и предназначен для общепромышленного применения. Монтаж осуществляется с помощью штуцера с резьбой, что обеспечивает простоту установки и надежность соединения.

ПД100И модель 1х7 — это оптимальное решение для предприятий, которым необходимы надежные и точные измерения давления в условиях повышенной влажности и агрессивных сред.
