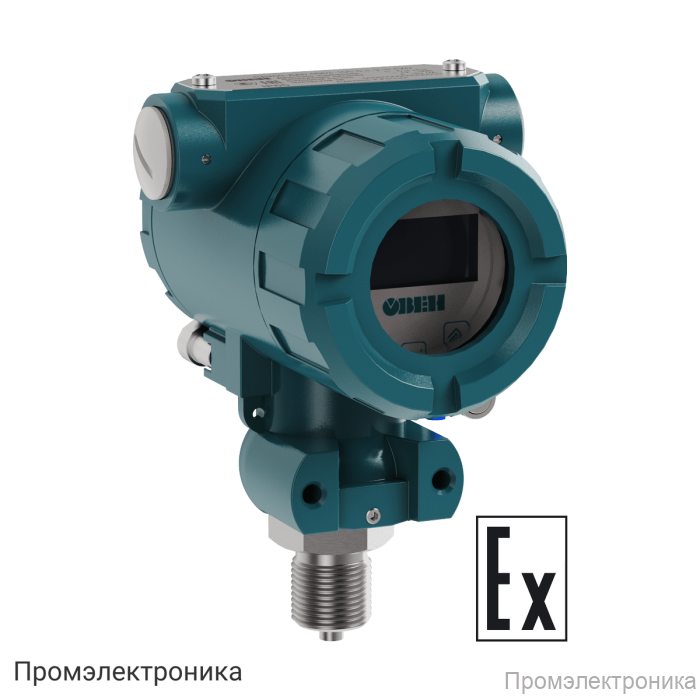

ПД100И модель 1х5-2-Exd - датчик давления с ЖК-индикацией и перенастройкой в исполнении EXD

Техническое описание ПД100И модель 1х5-2-Exd

ПД100И модель 1х5-2-Exd — это современный датчик давления с ЖК-индикацией, предназначенный для измерения давления различных сред в промышленных условиях, включая взрывоопасные зоны. Устройство выполнено в корпусе с уровнем взрывозащиты Exd, что обеспечивает его безопасную эксплуатацию на объектах с повышенными требованиями к безопасности. Благодаря наличию ЖК-дисплея, пользователь получает наглядную и оперативную информацию о текущих параметрах давления, а функция перенастройки диапазона позволяет гибко адаптировать прибор под конкретные задачи.

Датчик поддерживает двухпроводную схему подключения по принципу «токовой петли» с выходным сигналом 4...20 мА, что обеспечивает совместимость с большинством промышленных систем автоматизации и контроля. Высокая точность измерений достигается благодаря основной приведённой погрешности 0,25 или 0,5 % от верхнего предела измерения, что позволяет использовать прибор в ответственных технологических процессах.

Ключевые характеристики:

• Выходной сигнал: 4...20 мА, двухпроводная схема «токовая петля»
• Питание: 14…36 В постоянного тока (номинальное 24 В)
• Верхний предел измерения:
  • ДИ: от 0,016 МПа до 4 МПа
  • ДВ: от 0,016 МПа до -0,1 МПа
  • ДИВ: от 0,0125 МПа до 2,4 МПа
  • ДА: от 0,1 МПа до 2,5 МПа
• Глубина перенастройки диапазона: до 1:5
• Сопротивление нагрузки: 0…1,0 кОм (в зависимости от напряжения питания)
• Потребляемая мощность: не более 0,9 Вт
• Ток аварии: 3,5; 21,5 мА
• Степень защиты корпуса: IP65
• Материал мембраны: сталь EN 1.4435
• Диапазон рабочих температур измеряемой среды: -40…+100 °С
• Диапазон рабочих температур окружающего воздуха: -40…+80 °С
• Атмосферное давление рабочее: 84,0...106,7 кПа
• Среднее время наработки на отказ: не менее 50 000 ч
• Средний срок службы: 12 лет
• Межповерочный интервал: 5 лет / 4 года
• Масса преобразователя: 1,0 кг
• Штуцеры для подключения: M20×1,5; G 1/2; G 1/4; M24×1,5 («торцевая мембрана»)
• Тип электрического соединителя: винтовой клеммник (кабельный ввод М20×1,5 не входит в комплект)
• Перегрузочная способность: не менее 200 % от ВПИ
• Предельное давление перегрузки: не менее 400 % от ВПИ
• Помехоустойчивость: класс А по ГОСТ 30804.6.2-2013
• Устойчивость к механическим воздействиям: группа исполнения V2 и V3 по ГОСТ Р 52931

В комплект поставки входят преобразователь давления ПД100И, комплект крепёжных и уплотнительных элементов, паспорт, гарантийный талон и краткое руководство по эксплуатации. Надёжность, широкий диапазон рабочих температур и высокая степень защиты корпуса делают ПД100И модель 1х5-2-Exd оптимальным выбором для использования в сложных промышленных условиях.
