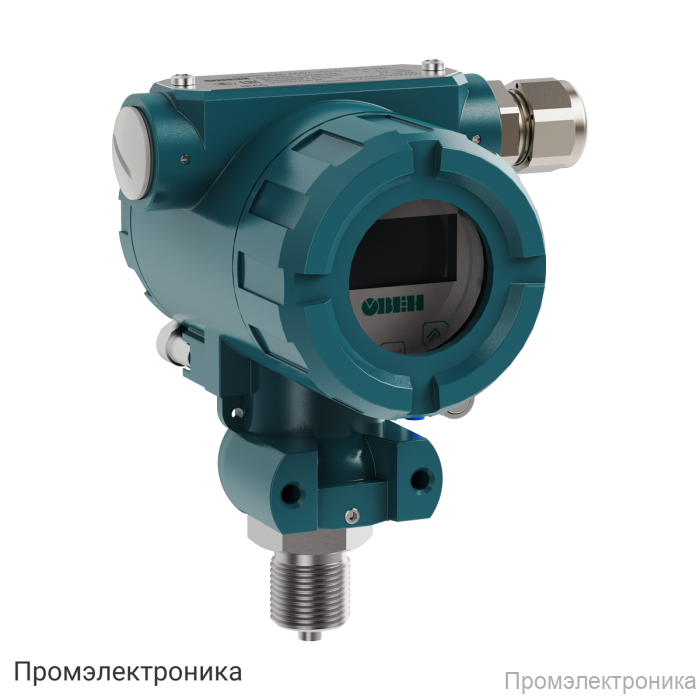

ПД100И модель 1х5-2 - датчик давления с ЖК-индикацией и перенастройкой

Техническое описание ПД100И модель 1х5-2

ПД100И модель 1х5-2 — это современный датчик давления с ЖК-индикацией, предназначенный для точного измерения давления различных сред в промышленных системах автоматизации и контроля. Устройство оснащено функцией перенастройки диапазона измерения, что позволяет гибко адаптировать его под конкретные задачи эксплуатации. Благодаря высокой надежности, устойчивости к внешним воздействиям и широкому диапазону рабочих температур, данный преобразователь давления идеально подходит для использования в сложных производственных условиях.

Датчик поддерживает выходной сигнал 4...20 мА по двухпроводной схеме «токовая петля», что обеспечивает совместимость с большинством промышленных систем управления и контроля. ЖК-дисплей обеспечивает наглядную индикацию текущих параметров, облегчая настройку и эксплуатацию прибора.

Основные технические характеристики:

• Выходной сигнал: 4...20 мА, 2-проводная схема «токовая петля»
• Погрешность: 0,25 или 0,5 % ВПИ
• Напряжение питания: 14…36 В постоянного тока (номинальное 24 В)
• Верхний предел измерения:
  • ДИ: от 0,016 МПа до 4 МПа
  • ДВ: от 0,016 МПа до -0,1 МПа
  • ДИВ: от 0,0125 МПа до 2,4 МПа
  • ДА: от 0,1 МПа до 2,5 МПа
• Глубина перенастройки диапазона: до 1:5
• Сопротивление нагрузки: 0…1,0 кОм (в зависимости от напряжения питания)
• Потребляемая мощность: не более 0,9 Вт
• Ток аварии: 3,5; 21,5 мА
• Степень защиты корпуса: IP65
• Материал мембраны: сталь EN 1.4435
• Диапазон рабочих температур измеряемой среды: -40…+100 °С
• Диапазон рабочих температур окружающего воздуха: -40…+80 °С
• Атмосферное давление рабочее: 84,0...106,7 кПа
• Среднее время наработки на отказ: не менее 50 000 ч
• Средний срок службы: 12 лет
• Межповерочный интервал: 5 лет / 4 года
• Масса преобразователя: 1,0 кг
• Штуцер для подключения давления: M20×1,5; G 1/2; G 1/4; M24×1,5 «торцевая мембрана»
• Тип электрического соединителя: винтовой клеммник и кабельный ввод М20×1,5 в полевой корпус
• Перегрузочная способность: не менее 200 % от ВПИ
• Предельное давление перегрузки: не менее 400 % от ВПИ

Преобразователь давления ПД100И модель 1х5-2 отличается высокой устойчивостью к механическим воздействиям (группа исполнения V2 и V3 по ГОСТ Р 52931), а также помехоустойчивостью класса А по ГОСТ 30804.6.2-2013. Благодаря этим характеристикам, устройство надежно функционирует даже в условиях повышенных вибраций и электромагнитных помех.

В комплект поставки входят сам преобразователь давления, комплект крепёжных и уплотнительных элементов, паспорт, гарантийный талон и краткое руководство по эксплуатации. Это обеспечивает простоту монтажа и ввода прибора в эксплуатацию.
