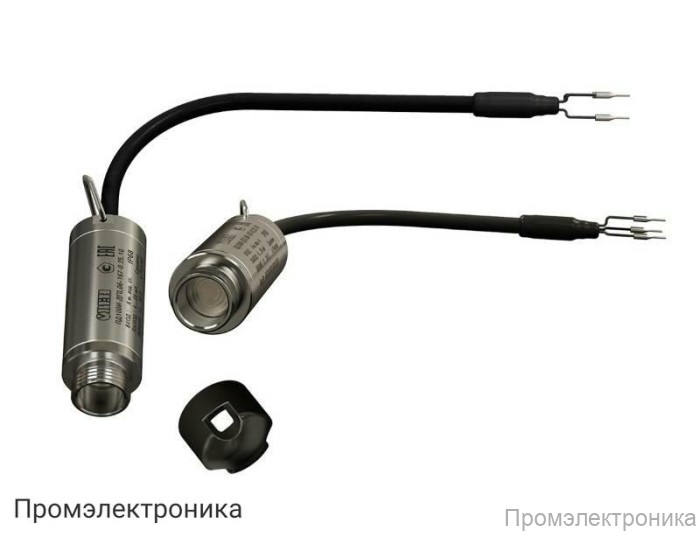

ПД100И-ДГ-167 - датчик гидростатического давления (столба жидкости)

Техническое описание ПД100И-ДГ-167

ПД100И-ДГ-167 — это современный погружной датчик гидростатического давления, предназначенный для точного измерения уровня жидкости в различных технологических и коммунальных системах. Датчик широко применяется в системах водоснабжения, канализации, а также в других отраслях ЖКХ, где требуется надежный контроль уровня жидкости и давления столба жидкости.

Датчик выполнен в прочном корпусе с высокой степенью защиты IP68, что обеспечивает его долговременную и стабильную работу даже при полном погружении в жидкость. Благодаря устойчивости к климатическим и механическим воздействиям, прибор может эксплуатироваться в сложных условиях окружающей среды, включая широкий диапазон температур воздуха и измеряемой среды.

Основные технические характеристики:

Выходной сигнал: 4...20 мА, 2-проводная схема «токовая петля»
Погрешность: 0,25 или 0,5 % ВПИ
Диапазон рабочих температур измеряемой среды: 0…+60 °С
Диапазон рабочих температур окружающего воздуха: –20…+70 °С
Напряжение питания: 12…36 В постоянного тока (номинальное 24 В)
Сопротивление нагрузки: 0…1,0 кОм (в зависимости от напряжения питания)
Максимальная потребляемая мощность: не более 0,9 Вт
Защита от подачи напряжения обратной полярности
Устойчивость к климатическим воздействиям: УХЛ3.1
Устойчивость к механическим воздействиям: группа исполнения V3 по ГОСТ Р 52931
Уровень излучения радиопомех: класс Б по ГОСТ Р 51318.22
Атмосферное давление рабочее: 66...106,7 кПа
Среднее время наработки на отказ: не менее 500 000 ч
Средний срок службы: 12 лет
Межповерочный интервал: 5 лет / 4 года
Габаритные размеры (без кабеля): 92×27 мм
Вес датчика без упаковки: 0,2 кг
Тип электрического соединителя: кабель гидрометрический (неразъёмно)
Штуцер: M20×1,50 «открытый порт»
Перегрузочная способность: не менее 200 % от ВПИ
Предельное давление перегрузки: не менее 400 % от ВПИ

Датчик ПД100И-ДГ-167 не имеет встроенной индикации, что делает его максимально надежным и простым в эксплуатации. Монтаж устройства осуществляется погружным способом, что обеспечивает быстрый и удобный ввод в эксплуатацию. В комплект поставки входят преобразователь давления, паспорт с гарантийным талоном и краткое руководство по эксплуатации.

Благодаря высокой точности, надежности и длительному сроку службы, ПД100И-ДГ-167 является оптимальным выбором для автоматизации и диспетчеризации систем контроля уровня жидкости в коммунальном и промышленном хозяйстве.
