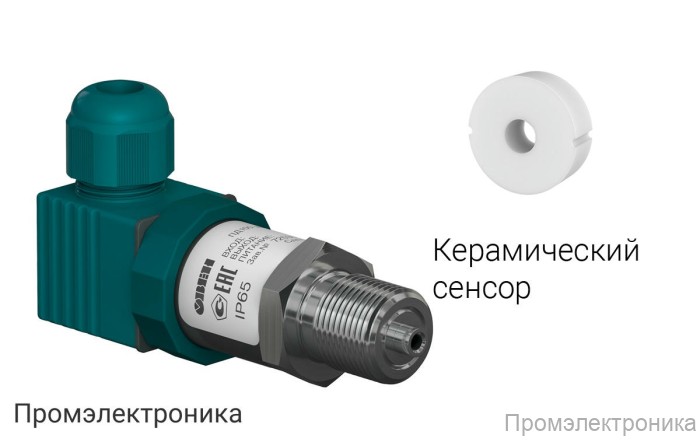

ПД100 модель 3х1 - общепромышленный преобразователь давления с керамической мембраной для применения в ЖКХ

Техническое описание преобразователя давления ПД100 модель 3х1

ПД100 модель 3х1 — это современный общепромышленный преобразователь давления с керамической мембраной, предназначенный для применения в системах жилищно-коммунального хозяйства (ЖКХ). Устройство обеспечивает высокую точность и надежность измерения избыточного давления в различных технологических процессах, где требуется долговечность, устойчивость к агрессивным средам и стабильная работа в широком диапазоне температур.

Керамическая мембрана преобразователя гарантирует высокую устойчивость к механическим и химическим воздействиям, а также обеспечивает длительный срок службы прибора. Благодаря компактным габаритам и удобному монтажу с помощью резьбового штуцера, установка устройства не вызывает затруднений даже в ограниченных пространствах.

Основные технические характеристики:

Выходной сигнал: 4...20 мА, 2-х проводная схема
Основная приведенная погрешность: 0,5 % или 1,0 % от верхнего предела измерений
Диапазон измеряемого давления: от 0,1 до 10,0 МПа (избыточное давление)
Диапазон рабочих температур измеряемой среды: –40…+135 °С
Диапазон рабочих температур окружающего воздуха: –40…+80 °С
Напряжение питания: 12…36 В постоянного тока
Сопротивление нагрузки: 0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощность: не более 0,8 Вт
Степень защиты корпуса: IP65
Устойчивость к механическим воздействиям: группа исполнения V3 по ГОСТ Р 52931
Устойчивость к климатическим воздействиям: УХЛ3.1
Атмосферное давление рабочее: 66...106,7 кПа
Среднее время наработки на отказ: не менее 500 000 часов
Средний срок службы: 12 лет
Межповерочный интервал: 2 года
Перегрузочная способность: не менее 200 % от ВПИ
Предельное давление перегрузки: не менее 250 % от ВПИ
Габаритный размер по высоте: не более 115 мм
Вес без упаковки: 0,2 кг, в упаковке: 0,3 кг
Тип электрического соединителя: EN175301-803 форма А
Варианты штуцеров для подключения: M20×1,5 (ГОСТ 2405-88), G1/2 (DIN EN 837), G1/4 (DIN 3852)

Преобразователь давления ПД100 модель 3х1 не имеет индикации, что делает его оптимальным решением для автоматизированных систем контроля и управления. Комплект поставки включает сам преобразователь, краткую инструкцию, паспорт и гарантийный талон, две уплотнительные прокладки, а также ответную розетку разъёма EN175301-803 форма А с фиксирующим винтом.

Благодаря высокой надежности, простоте монтажа и эксплуатации, а также длительному межповерочному интервалу, ПД100 модель 3х1 широко применяется в системах водоснабжения, отопления, вентиляции и других отраслях ЖКХ.
