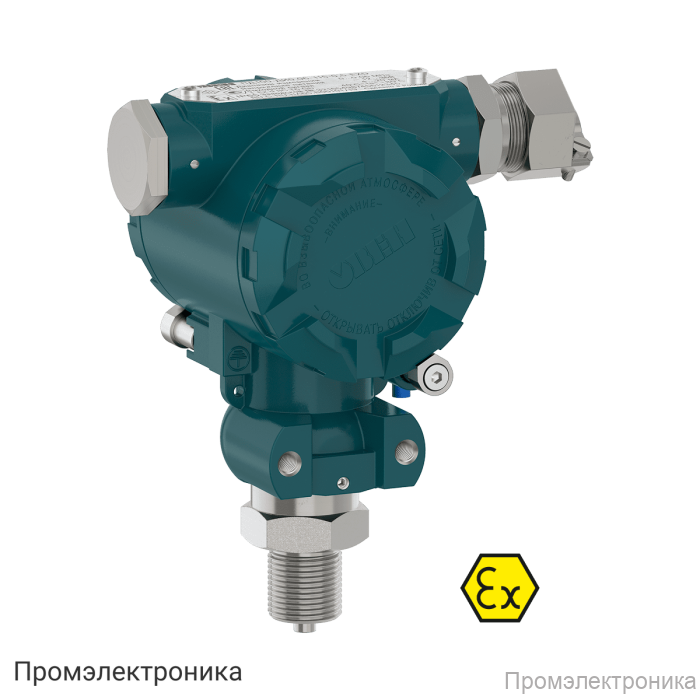

ПД100 модель 115-EX - датчик давления во взрывозащищенном корпусе

Техническое описание датчика давления ПД100 модель 115-EX

ПД100 модель 115-EX — это современный датчик давления, предназначенный для эксплуатации в условиях, требующих высокой надежности и безопасности. Устройство выполнено во взрывозащищённом корпусе и соответствует строгим требованиям промышленной безопасности, что позволяет использовать его на объектах газоснабжения и других взрывоопасных производствах.

Датчик обеспечивает выходной сигнал постоянного тока 4...20 мА по двухпроводной схеме, что гарантирует стабильную и точную передачу данных в автоматизированных системах управления и контроля. Корпус устройства имеет степень защиты IP65, что обеспечивает полную пыле- и влагозащищённость, а также устойчивость к агрессивным внешним воздействиям.

Основные технические характеристики:

Взрывозащита: «Взрывонепроницаемая оболочка» 1Ex db IIC T6…Т4 Gb, «Защита от воспламенения пыли оболочками» Ex tb IIIC T78 °C…T103 °C Db X
Погрешность: 0,25; 0,5; 1,5 % ВПИ
Диапазон рабочих температур измеряемой среды: –40…+100 °С
Напряжение питания: 12…36 В постоянного тока
Сопротивление нагрузки: 0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощность: не более 0,8 Вт
Устойчивость к механическим воздействиям: группа исполнения V3 по ГОСТ Р 52931
Помехоустойчивость: класс А по ГОСТ 30804.6.2-2013
Степень защиты корпуса: IP65
Устойчивость к климатическим воздействиям: УХЛ3.1
Диапазон рабочих температур окружающего воздуха: –40…+80 °С
Атмосферное давление рабочее: 66...106,7 кПа
Среднее время наработки на отказ: не менее 500 000 ч
Средний срок службы: 12 лет
Межповерочный интервал: 2 года
Габаритные размеры: не более 155×100 мм
Вес: 1,0 кг (без упаковки), 1,5 кг (в упаковке)
Перегрузочная способность: не менее 200 % от ВПИ
Предельное давление перегрузки: не менее 400 % от ВПИ

Монтаж датчика осуществляется с помощью штуцера с резьбой, что обеспечивает простоту и надежность установки. В комплект поставки входят преобразователь давления, паспорт, краткая инструкция, гарантийный талон и две уплотнительные прокладки.

ПД100 модель 115-EX не оснащён индикацией, что делает его оптимальным решением для автоматизированных систем, где требуется только передача сигнала. Электрическое подключение осуществляется через кабельный ввод под бронированный кабель диаметром 6-10 мм, что обеспечивает дополнительную защиту и долговечность эксплуатации.

Датчик давления ПД100 модель 115-EX — это надежное и безопасное решение для контроля давления в системах газоснабжения и других промышленных объектах с повышенными требованиями к взрывозащите.
