ПД100-ДИ1,0-111-0,5 - преобразователь избыточного давления измерительный для объектов ЖКХ

Техническое описание преобразователя избыточного давления ПД100-ДИ1,0-111-0,5

Преобразователь избыточного давления ПД100-ДИ1,0-111-0,5 предназначен для точного измерения давления в различных технологических процессах, преимущественно на объектах жилищно-коммунального хозяйства (ЖКХ). Устройство обеспечивает надежный контроль параметров давления в системах водоснабжения, отопления, вентиляции и других инженерных сетях, что позволяет своевременно реагировать на изменения и предотвращать аварийные ситуации.

Данный преобразователь работает по принципу двухпроводной токовой петли с выходным сигналом 4–20 мА, что обеспечивает совместимость с большинством современных систем автоматизации и диспетчеризации. Благодаря широкому диапазону питающего напряжения и низкому энергопотреблению, прибор может быть интегрирован в различные схемы управления без необходимости в дополнительном оборудовании.

Основные технические характеристики:

Питание: двухпроводная токовая петля 4–20 мА, напряжение постоянного тока 12…36 В (номинальное значение – 24 В), потребляемая мощность не более 0,8 Вт.
Диапазон измерения давления: верхний предел измерения составляет 1,0 МПа, предельное давление перегрузки – не менее 200% от верхнего предела измерения.
Выходной сигнал: стандартный токовый сигнал 4–20 мА постоянного тока, что обеспечивает высокую помехоустойчивость и точность передачи данных.

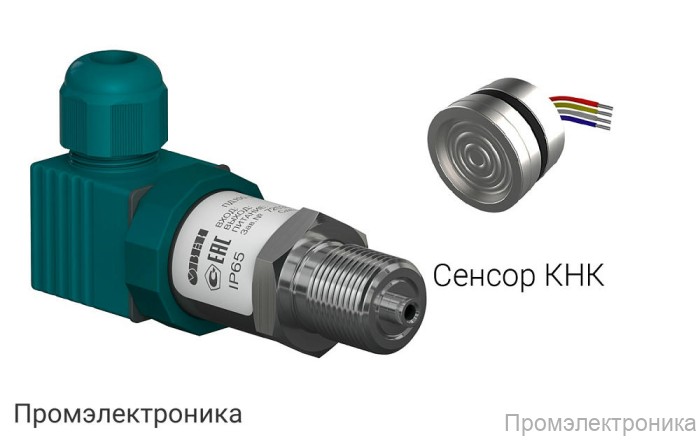

Конструкция: измерительная мембрана выполнена из нержавеющей стали, что гарантирует долговечность и устойчивость к агрессивным средам. Штуцер для подключения к процессу – M20×1,5. Электрическое соединение осуществляется через разъем EN175301-803 форма А (DIN 43650A).
Степень защиты корпуса: IP65, что позволяет использовать прибор в условиях повышенной влажности и запыленности.
Условия эксплуатации: рабочая температура измеряемой среды – от –40 до +100 °С, температура окружающего воздуха – от –40 до +80 °С, диапазон атмосферного давления – 84,0…106,7 кПа.

Преобразователь ПД100-ДИ1,0-111-0,5 отличается высокой надежностью, точностью измерений и простотой монтажа. Благодаря прочной конструкции и современным техническим решениям, он идеально подходит для эксплуатации в сложных условиях, характерных для объектов ЖКХ. Использование данного прибора позволяет повысить эффективность работы инженерных систем, снизить эксплуатационные расходы и обеспечить безопасность эксплуатации оборудования.
