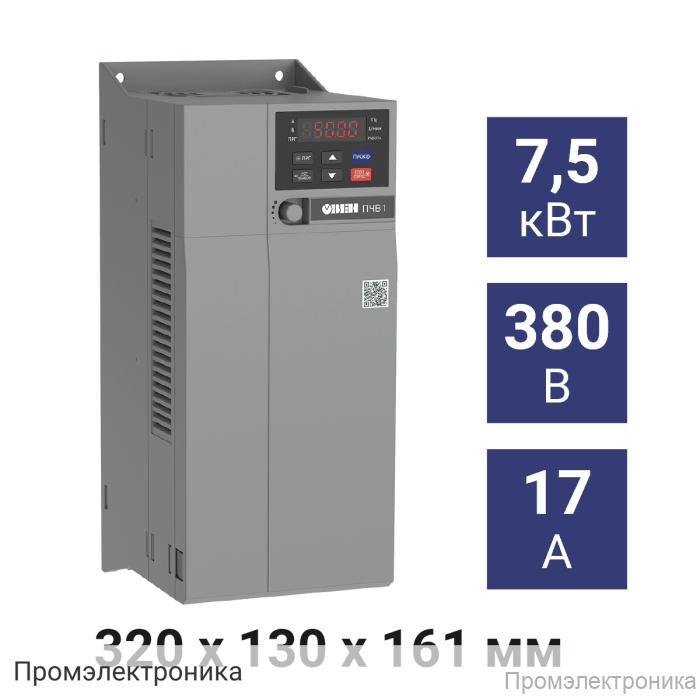

ПЧВ1-7К5-В [М01] - преобразователь частоты 7,5кВт

Техническое описание преобразователя частоты ПЧВ1-7К5-В [М01]

Преобразователь частоты ПЧВ1-7К5-В [М01] — это современное устройство для управления электродвигателями мощностью до 7,5 кВт, предназначенное для промышленного и коммерческого применения. Данный преобразователь обеспечивает эффективное регулирование скорости вращения асинхронных и синхронных двигателей, что позволяет оптимизировать энергопотребление, повысить производительность оборудования и продлить срок его службы.

ПЧВ1-7К5-В [М01] работает от трехфазной питающей сети 3×380 В и обеспечивает такое же выходное напряжение, что гарантирует стабильную работу подключаемых электродвигателей. Максимальный выходной ток устройства составляет 17,0 А, что позволяет использовать его с широким спектром нагрузок.

Основные технические характеристики:

• Питающая сеть: 3×380 В
• Выходное напряжение: 3×380 В
• Выходной ток: 17,0 А
• Выходная частота:
  • 0...600 Гц — при скалярном управлении
  • 0...300 Гц — при векторном управлении
• Режимы управления:
  • Асинхронные двигатели — скалярное U/f с установкой трех точек
  • Синхронные двигатели — скалярное U/f с установкой трех точек (доступно только в модификациях ПЧВ1-х-В)
  • SVC векторное управление (доступно только в модификациях ПЧВ1-х-В)
• Перегрузочная способность:
  • 150 % — 20 секунд
  • 180 % — 0,5 секунды
• Интерфейс: RS-485
• Габаритные размеры: 320×130×161 мм
• Диапазон рабочих температур: -10…+50 ºС (при влажности <90 %, при температуре выше 40 ºС — снижение выходных характеристик)

Преобразователь частоты ПЧВ1-7К5-В [М01] оснащён встроенной локальной панелью оператора, что обеспечивает удобство настройки и управления устройством непосредственно на месте эксплуатации. Благодаря наличию интерфейса RS-485 возможна интеграция в автоматизированные системы управления и удалённый мониторинг параметров работы.

Высокая перегрузочная способность позволяет использовать данный преобразователь в условиях кратковременных пиковых нагрузок, что особенно важно для промышленного оборудования. Компактные габариты устройства облегчают его монтаж даже в ограниченном пространстве.

В комплект поставки входят:

• Преобразователь частоты
• Встроенная локальная панель оператора
• Руководство по эксплуатации
• Паспорт
• Гарантийный талон

ПЧВ1-7К5-В [М01] — это надежное решение для эффективного управления электроприводами, обеспечивающее стабильную работу оборудования в различных условиях эксплуатации.
