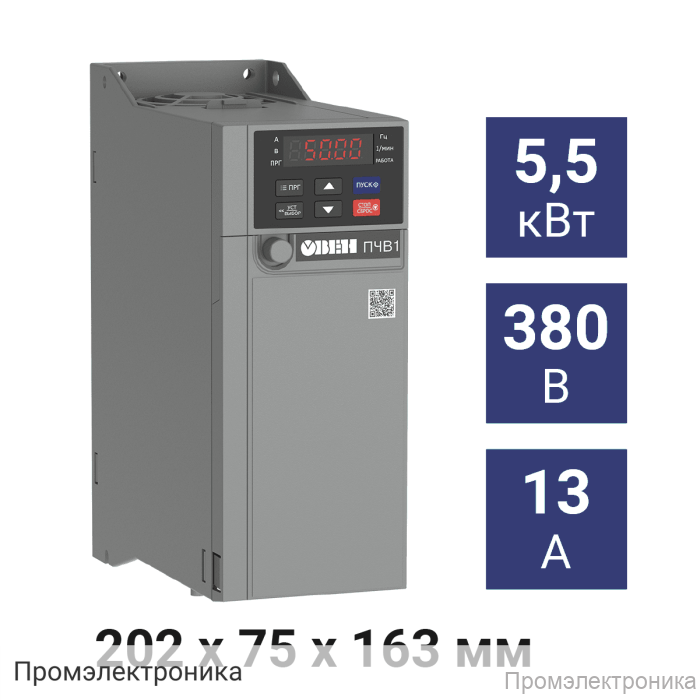

ПЧВ1-5К5-В [М01] - преобразователь частоты 5,5кВт

Техническое описание преобразователя частоты ПЧВ1-5К5-В [М01]

Преобразователь частоты ПЧВ1-5К5-В [М01] — это современное устройство, предназначенное для управления электродвигателями мощностью до 5,5 кВт. Данный преобразователь обеспечивает эффективное регулирование скорости вращения асинхронных и синхронных двигателей, что позволяет оптимизировать работу промышленного оборудования, повысить его производительность и снизить энергозатраты.

ПЧВ1-5К5-В [М01] работает от трехфазной питающей сети 3×380 В и обеспечивает такое же выходное напряжение. Благодаря широкому диапазону выходной частоты, устройство подходит для различных режимов эксплуатации и может использоваться как в скалярном, так и в векторном управлении. Это позволяет гибко настраивать параметры работы электродвигателя в зависимости от требований технологического процесса.

Основные технические характеристики:

• Питающая сеть: 3×380 В
• Выходное напряжение: 3×380 В
• Выходной ток: 13,0 А
• Выходная частота:
  • 0...600 Гц – при скалярном управлении
  • 0...300 Гц – при векторном управлении
• Режимы управления:
  • Асинхронные двигатели — скалярное U/f с установкой трех точек
  • Синхронные двигатели — скалярное U/f с установкой трех точек (доступно только в модификациях ПЧВ1-х-В)
  • SVC векторное управление (доступно только в модификациях ПЧВ1-х-В)
• Перегрузочная способность: 150 % – 20 с, 180 % – 0,5 с
• Интерфейс: RS-485
• Габаритные размеры: 202×75×163 мм
• Диапазон рабочих температур: -10…+50 ºС при влажности <90 % (при температуре выше 40 ºС – снижение выходных характеристик)

Преобразователь частоты ПЧВ1-5К5-В [М01] оснащён встроенной локальной панелью оператора, что обеспечивает удобство настройки и управления устройством. Благодаря наличию интерфейса RS-485, возможна интеграция в автоматизированные системы управления и удалённый мониторинг параметров работы.

В комплект поставки входят:

• Преобразователь частоты
• Встроенная локальная панель оператора
• Руководство по эксплуатации
• Паспорт
• Гарантийный талон

ПЧВ1-5К5-В [М01] — это надежное решение для автоматизации и повышения эффективности работы электроприводов в различных отраслях промышленности.
