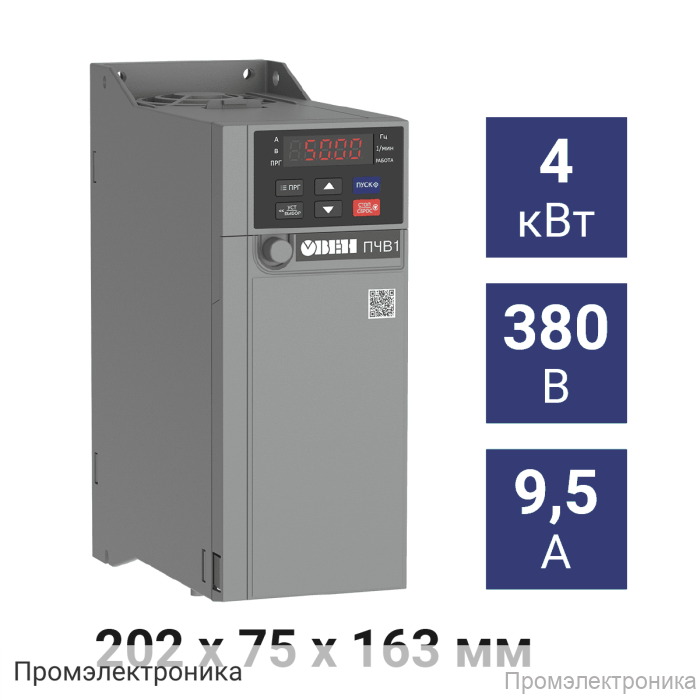

ПЧВ1-4К0-В [М01] - преобразователь частоты 4,0 кВт

Техническое описание преобразователя частоты ПЧВ1-4К0-В [М01]

Преобразователь частоты ПЧВ1-4К0-В [М01] — это современное устройство для управления электродвигателями мощностью до 4,0 кВт. Он предназначен для регулирования скорости вращения асинхронных и синхронных двигателей в различных промышленных и производственных системах. Благодаря широкому диапазону рабочих характеристик и надежной элементной базе, данный преобразователь обеспечивает эффективную и стабильную работу оборудования даже в сложных условиях эксплуатации.

Устройство поддерживает работу от трехфазной питающей сети 3×380 В и обеспечивает такое же выходное напряжение, что позволяет интегрировать его в существующие системы без необходимости дополнительной настройки электросети. Максимальный выходной ток составляет 9,5 А, что гарантирует стабильную работу при высоких нагрузках.

Основные технические характеристики:

• Питающая сеть: 3×380 В
• Выходное напряжение: 3×380 В
• Выходной ток: 9,5 А
• Выходная частота:
  • 0...600 Гц – при скалярном управлении
  • 0...300 Гц – при векторном управлении
• Режимы управления:
  • Асинхронные двигатели — скалярное U/f с установкой трех точек
  • Синхронные двигатели — скалярное U/f с установкой трех точек (доступно только в модификациях ПЧВ1-х-В)
  • SVC векторное управление (доступно только в модификациях ПЧВ1-х-В)
• Перегрузочная способность: 150 % – 20 с, 180 % – 0,5 с
• Интерфейс: RS-485
• Габаритные размеры: 202×75×163 мм
• Диапазон рабочих температур: -10…+50 ºС при влажности <90 % (при температуре выше 40 ºС – снижение выходных характеристик)

Преобразователь частоты ПЧВ1-4К0-В [М01] оснащён встроенной локальной панелью оператора, что обеспечивает удобство настройки и управления устройством непосредственно на месте установки. Благодаря наличию интерфейса RS-485 возможна интеграция в автоматизированные системы управления и удалённый мониторинг параметров работы.

В комплект поставки входят:

• Преобразователь частоты
• Встроенная локальная панель оператора
• Руководство по эксплуатации
• Паспорт
• Гарантийный талон

ПЧВ1-4К0-В [М01] — это оптимальное решение для автоматизации и повышения энергоэффективности промышленных процессов, требующих точного и надёжного управления электродвигателями.
