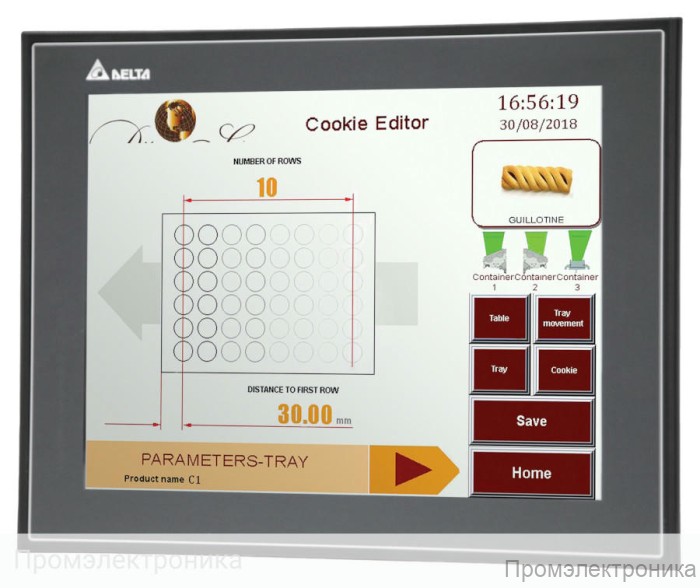

Панели оператора Delta Electronics DOP-115MX

Панель оператора Delta Electronics DOP-115MX: Максимум производительности и визуализации

Delta Electronics DOP-115MX — это высокопроизводительная панель оператора (HMI), представляющая собой вершину инженерной мысли в области средств человеко-машинного интерфейса. Разработанная для самых требовательных и масштабных проектов в сфере промышленной автоматизации, эта модель объединяет в себе мощнейшую аппаратную платформу, исключительное качество изображения и беспрецедентные коммуникационные и мультимедийные возможности. Являясь официальным дилером продукции Delta Electronics, компания "Промэлектроника" гарантирует подлинность оборудования и предоставляет полную техническую поддержку.

Это устройство предназначено для создания интуитивно понятных и информативных систем управления технологическими процессами, станками, производственными линиями и инженерными системами зданий. Благодаря своим выдающимся характеристикам, DOP-115MX позволяет не только отображать данные, но и осуществлять полноценный мониторинг, включая видеонаблюдение, и архивировать большие объемы информации.

Области применения

Панель оператора DOP-115MX является идеальным выбором для сложных систем, где требуется централизованное управление и визуализация множества параметров. Она находит свое применение в таких отраслях, как:

• Непрерывное производство: управление процессами в нефтегазовой, химической, пищевой и фармацевтической промышленности.
• Дискретное производство: автоматизация сборочных линий, конвейерных систем, упаковочных машин и станков с ЧПУ.
• Энергетика: создание систем диспетчеризации и управления для котельных, подстанций и распределительных сетей.
• Инфраструктурные проекты: управление системами водоснабжения, водоотведения, вентиляции и кондиционирования (HVAC) в крупных зданиях и сооружениях.
• Системы безопасности: интеграция с системами видеонаблюдения для визуального контроля за критически важными участками производства.

Ключевые технические преимущества

Дисплей и производительность

Центральным элементом панели является ее великолепный 15-дюймовый TFT LCD экран с поддержкой 24-битного цвета, что обеспечивает отображение более 16 миллионов оттенков. Разрешение 1024x768 пикселей и высокая яркость 450 кд/м² гарантируют превосходную четкость, детализацию и читаемость изображения даже при ярком внешнем освещении. Физические размеры активной области экрана составляют 304.1 x 228.1 мм.

Сердцем устройства является мощный двухъядерный процессор с тактовой частотой 1 ГГц, работающий в паре с 1 ГБ высокоскоростной оперативной памяти DDR3. Такая вычислительная мощность обеспечивает мгновенный отклик на действия оператора, плавную анимацию и быструю обработку данных. Для хранения проектов, архивов, рецептов и мультимедийных файлов предусмотрено 8 ГБ встроенной Flash-памяти.

Расширенные коммуникационные возможности

DOP-115MX оснащена полным набором интерфейсов для интеграции в любую современную систему автоматизации:

• Два порта Ethernet: Один порт Gigabit Ethernet (1000 Мбит/с) и один Fast Ethernet (100 Мбит/с) позволяют одновременно подключать панель к верхнему уровню управления (SCADA, MES) и к сети промышленных контроллеров, обеспечивая высокую скорость обмена данными и сегментацию сети.
• Четыре последовательных порта: Панель имеет два разъема DB9, которые реализуют четыре независимых COM-порта: COM1 (RS-232/RS-485), COM2 (RS-422/RS-485), COM3 (RS-232/RS-485) и COM4 (RS-422/RS-485). Это обеспечивает максимальную гибкость при подключении широкого спектра оборудования, от ПЛК и частотных преобразователей до весовых терминалов и сканеров штрих-кодов.
• USB-интерфейсы: Наличие USB Host порта позволяет подключать внешние устройства, такие как клавиатуры, мыши, USB-накопители и принтеры. Порт Mini USB используется для загрузки проектов с компьютера.
• Слот для SD-карты: Поддержка карт памяти стандарта SDHC расширяет возможности по архивированию данных, хранению рецептов и резервному копированию проектов.

Уникальные мультимедийные функции

Модель DOP-115MX выходит за рамки стандартного HMI благодаря встроенным мультимедийным возможностям:

• Вход для аналоговых камер (Video In): Поддержка стандарта CVBS (PAL/NTSC) позволяет напрямую подключать аналоговые камеры для организации видеонаблюдения за технологическим процессом непосредственно на экране панели.
• Поддержка IP-камер: Панель способна принимать видеопоток с современных IP-камер по протоколу RTSP (H.264/H.265/Motion JPEG), что делает ее полноценным элементом системы промышленного телевидения.
• Вход VGA (VGA In): Этот вход позволяет выводить на экран панели изображение с внешнего источника, например, с промышленного компьютера или другого устройства с выходом VGA.
• Воспроизведение видеофайлов: Устройство поддерживает воспроизведение видео в формате MP4 с USB-накопителя или SD-карты.
• Аудиовыход: Наличие аудиовыхода позволяет сопровождать события в системе звуковыми сигналами, голосовыми сообщениями или аварийными оповещениями, повышая информативность и безопасность.

Надежность и промышленное исполнение

Панель DOP-115MX спроектирована для долгой и безотказной работы в сложных промышленных условиях:

• Степень защиты: Лицевая панель имеет класс защиты IP65 / NEMA4, что означает полную пыленепроницаемость и защиту от водяных струй с любого направления. Это позволяет использовать панель в цехах с высоким уровнем загрязнения и производить мойку оборудования.
• Рабочая температура: Диапазон рабочих температур составляет от 0°C до +50°C.
• Конструкция: Прочный корпус предназначен для щитового монтажа. Панель использует естественный метод охлаждения без вентиляторов, что повышает надежность за счет отсутствия движущихся частей.
• Питание: Устройство питается от источника постоянного тока 24 В (-15% ~ +15%). Производитель настоятельно рекомендует использовать изолированный блок питания с запасом мощности в 1.5-2 раза для обеспечения стабильной работы.
• Виброустойчивость: Панель соответствует стандарту IEC 61131-2 по устойчивости к вибрациям, что позволяет устанавливать ее на оборудовании, подверженном механическим колебаниям.

Программное обеспечение

Для разработки проектов используется среда программирования DOPSoft 3.xx. Это программное обеспечение предлагает интуитивно понятный интерфейс, обширную библиотеку графических элементов, драйверы для подключения к оборудованию большинства мировых производителей и мощные инструменты для создания сложных сценариев управления.

Технические характеристики в деталях

• Модель: DOP-115MX
• Экран: 15 дюймов, TFT LCD, 24-битный цвет (16.7 млн. цветов)
• Разрешение: 1024 x 768 пикселей
• Процессор: Двухъядерный, 1 ГГц
• Память: 8 ГБ Flash ROM, 1 ГБ RAM
• Габаритные размеры (ШхВхГ): 387.7 x 295.7 x 63.5 мм
• Размеры вырубного окна (ШхВ): 372.4 x 283.7 мм
• Вес: 3200 г
• Потребляемая мощность: 21.12 Вт (макс.)
• Батарея: Литиевая, 3В, CR2032 для питания встроенных часов реального времени (RTC)

Для получения консультации, уточнения технических деталей или оформления заказа на панель оператора Delta Electronics DOP-115MX, обращайтесь к специалистам компании "Промэлектроника" по электронной почте: sales@prom-elec.com. Мы поможем вам выбрать оптимальное решение для вашей задачи автоматизации.
