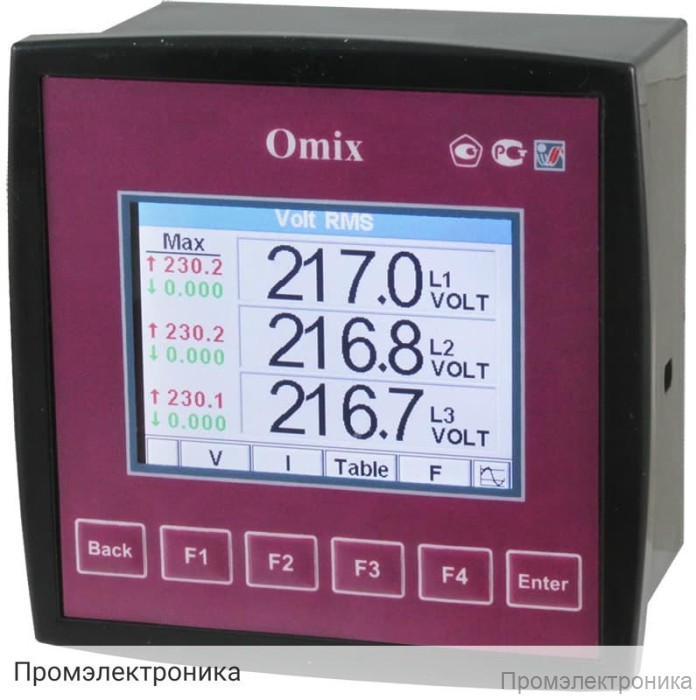

Анализатор параметров трехфазной сети P99-MA-3 — техническое описание

P99-MA-3 — это современный анализатор параметров трехфазной электрической сети, предназначенный для точного измерения и контроля ключевых электрических характеристик в промышленных и энергетических объектах. Устройство обеспечивает высокую точность измерений, широкий диапазон контролируемых параметров и удобство эксплуатации благодаря информативному графическому дисплею и поддержке современных интерфейсов связи.

Основные возможности и преимущества:

• Измерение силы тока в диапазоне от 0 до 6 А при прямом подключении и до 500 кА при использовании трансформатора.
• Контроль напряжения от 0 до 650 В (прямое подключение) и до 500 кВ (через трансформатор).
• Измерение активной, реактивной и полной мощности до 100 ГВт, 100 ГВАр и 100 ГВА соответственно.
• Фиксация частоты в диапазоне 45…65 Гц, что позволяет использовать прибор в различных электросетях.
• Определение коэффициента мощности (cos φ) в диапазоне от −1 до 1.
• Накопление и учет активной, реактивной и полной энергии до 100 ТВт·ч, 100 ТВАр·ч и 100 ТВА·ч соответственно.
• Встроенный анализатор гармоник до 31-й включительно, что позволяет выявлять и устранять искажения в электросети.
• Высокая точность измерений — погрешность составляет всего ±(0,1% + 1 е.м.р.).
• Графический дисплей с диагональю 2,8" и разрешением 128×64 точки обеспечивает наглядное отображение всех параметров.
• Поддержка интерфейса RS-485 для интеграции в системы автоматизации и передачи данных.
• Минимальное энергопотребление — менее 5 ВА.
• Широкий диапазон питающих напряжений: переменное 85…260 В (50…60 Гц) и постоянное 110…300 В.

Условия эксплуатации и конструктивные особенности:

• Рабочая температура от −20 до +50°C, что позволяет использовать прибор в различных климатических условиях.
• Допустимая влажность — от 0 до 90%RH без конденсации.
• Компактные габариты корпуса — 100×100×80 мм, что облегчает монтаж в стандартные щиты и панели.
• Размер врезного отверстия — 91×91 мм.

Анализатор P99-MA-3 — это надежное решение для комплексного мониторинга и анализа параметров трехфазных сетей, обеспечивающее высокую точность, широкий функционал и простоту интеграции в существующие системы управления и учета электроэнергии.
