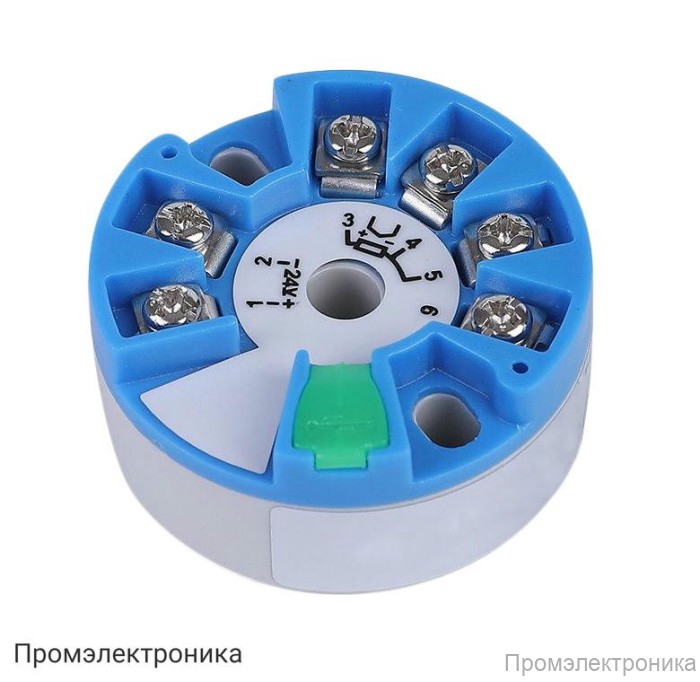

НПТ-Кл-У-420 4…20 мА - нормирующий преобразователь температуры

Техническое описание нормирующего преобразователя температуры НПТ-Кл-У-420 4…20 мА

НПТ-Кл-У-420 4…20 мА — это современный нормирующий преобразователь температуры, предназначенный для преобразования сигнала от различных типов термопреобразователей сопротивления и термопар в унифицированный токовый сигнал 4…20 мА. Данное устройство широко применяется в системах автоматизации и контроля технологических процессов, обеспечивая высокую точность и надежность измерений температуры в промышленности, энергетике, машиностроении и других отраслях.

Преобразователь поддерживает работу с различными типами датчиков:

• Термопреобразователи сопротивления: Pt100, 50М, 100М с диапазоном измерения от -200 до +850 °C и минимальным диапазоном преобразования от +10 °C.
• Термопары: B, E, J, K, N, S, T с диапазонами измерения от -180 до +1800 °C и минимальным диапазоном преобразования от +50 до +500 °C в зависимости от типа термопары.

Основные технические характеристики:

• Питание постоянным током: от 12 до 35 В.
• Выходной сигнал: 4…20 мА, что обеспечивает совместимость с большинством промышленных систем автоматизации.
• Основная погрешность измерения: для термопреобразователей сопротивления — 0,2%, для термопар — 0,3%.
• Дополнительная погрешность: не более ±0,2 °C на каждые 10 °C изменения температуры окружающей среды.
• Значение выходного тока при критических ситуациях: 20,8 мА.
• Максимальное сопротивление нагрузки: рассчитывается по формуле Rсогл < (Uп-12)/0,02 Ом.
• Компактные габариты: 44×21 мм, что облегчает монтаж в ограниченном пространстве.
• Масса устройства: не более 0,1 кг.
• Средняя наработка на отказ: не менее 10 000 часов.
• Средний срок службы: не менее 10 лет.

НПТ-Кл-У-420 4…20 мА отличается простотой установки и эксплуатации, а также высокой устойчивостью к внешним воздействиям. Благодаря широкому диапазону поддерживаемых датчиков и температур, устройство может быть использовано для решения различных задач по контролю и управлению температурными процессами. Преобразователь обеспечивает стабильную работу даже в условиях значительных колебаний температуры окружающей среды, что делает его надежным выбором для промышленных предприятий.
