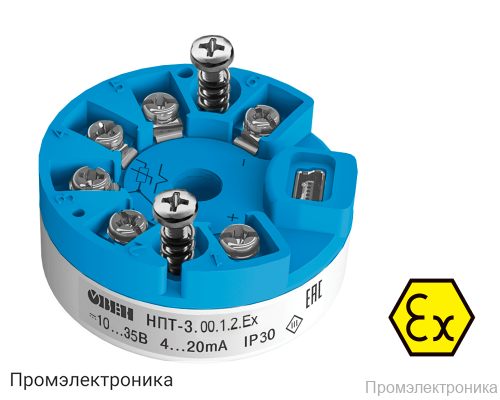

НПТ-3.00.1.2-ЕХ - универсальный нормирующий преобразователь

Техническое описание НПТ-3.00.1.2-ЕХ

НПТ-3.00.1.2-ЕХ — это универсальный нормирующий преобразователь, предназначенный для преобразования сигналов различных типов датчиков температуры в унифицированный токовый сигнал 4…20 мА. Прибор отличается высокой точностью, надежностью и возможностью эксплуатации в условиях повышенной опасности благодаря взрывозащищенному исполнению.

Область применения: НПТ-3.00.1.2-ЕХ широко используется в автоматизированных системах управления технологическими процессами, где требуется преобразование сигналов термопар и термометров сопротивления в стандартный токовый сигнал для дальнейшей передачи и обработки.

Основные особенности:

• Поддержка различных типов датчиков: термометры сопротивления (ТС) и термопары (ТП) по ГОСТ 6651 и ГОСТ Р 8.585.
• Гибкая схема подключения ТС: 2-, 3- и 4-проводная, что обеспечивает точность измерений и минимизацию влияния сопротивления проводов.
• Взрывозащищенное исполнение с маркировкой 0 Ex ia IIC «T6…Т4» Ga, что позволяет использовать прибор во взрывоопасных зонах.
• Гальваническая развязка питания от входов/выходов для повышения электробезопасности.
• Линейная функция преобразования входных сигналов.
• Программируемый выходной сигнал при аварии на входе (обрыв или КЗ датчика).

Технические характеристики:

• Номинальное напряжение питания: 24 В (допустимый диапазон 10…35 В).
• Выходной ток: 4…20 мА.
• Погрешность преобразования: не более 0,25 % (ТС), 0,5 % (ТП).
• Дополнительная температурная погрешность: не более 0,125 % (ТС), 0,25 % (ТП) на каждые 10 °С.
• Время установления рабочего режима: не более 30 минут после включения питания.
• Время реакции на изменение входного сигнала: не более 2 секунд.
• Пульсации выходного сигнала: 0,12 мА.
• Габаритные размеры: (Ø44×18)±1 мм.
• Масса: не более 100 г.
• Степень защиты корпуса: IP30.
• Средняя наработка на отказ: не менее 50 000 часов.
• Средний срок службы: не менее 12 лет.
• Диапазон рабочих температур: –40…+85 °С.
• Относительная влажность: до 95 %.
• Атмосферное давление: 84…106,7 кПа.
• Устойчивость к механическим и электромагнитным воздействиям по ГОСТ.

Комплектация: В комплект поставки входят сам прибор, комплект крепежных элементов, паспорт, гарантийный талон, руководство по эксплуатации и, по требованию заказчика, методика поверки.

НПТ-3.00.1.2-ЕХ — это надежное решение для точного и безопасного преобразования температурных сигналов в промышленных условиях, соответствующее современным требованиям к безопасности и качеству.
