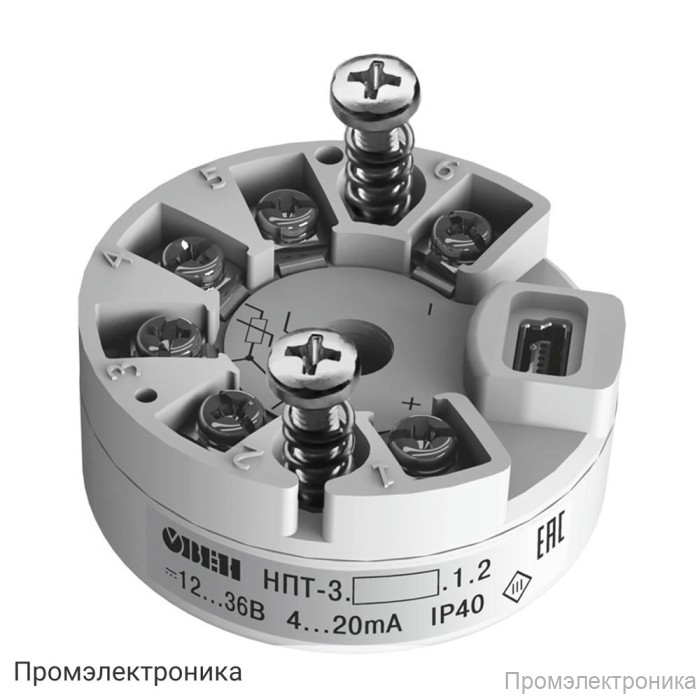

НПТ-3.00.1.2 - преобразователь аналоговых сигналов

Техническое описание преобразователя аналоговых сигналов НПТ-3.00.1.2

НПТ-3.00.1.2 — это современный преобразователь аналоговых сигналов, предназначенный для высокоточного преобразования и передачи данных от различных датчиков температуры и других аналоговых источников сигнала. Устройство обеспечивает надежную работу в промышленных и лабораторных условиях, отличается высокой точностью, стабильностью и долговечностью.

Преобразователь поддерживает работу с широким спектром термометров сопротивления и термоэлектрических преобразователей, соответствующих стандартам ГОСТ 6651 и ГОСТ Р 8.585-2001. Благодаря универсальности и гибкости настройки, НПТ-3.00.1.2 может использоваться в различных системах автоматизации, контроля и управления технологическими процессами.

Основные технические характеристики:

• Номинальное напряжение питания — 24 В постоянного тока
• Диапазон допустимых напряжений питания — 12–36 В
• Максимальная потребляемая мощность — 0,8 Вт
• Диапазон выходного тока — 4–20 мА
• Функция преобразования входных сигналов — линейная
• Нелинейность преобразования — не хуже ±0,2 %
• Разрядность цифро-аналогового преобразователя — не менее 12 бит
• Номинальное сопротивление нагрузки (при 24 В) — 500 Ом ±5 %
• Максимальное допустимое сопротивление нагрузки (при 36 В) — 1250 Ом
• Пульсации выходного сигнала — 0,6 %
• Время установления рабочего режима после включения — не более 30 мин
• Время установления выходного сигнала после скачка входного — не более 1 с
• Возможность круглосуточной непрерывной работы
• Габаритные размеры — Ø44×18±1 мм
• Степень защиты корпуса — IP40
• Масса — не более 100 г
• Средняя наработка на отказ — не менее 50 000 ч
• Средний срок службы — не менее 12 лет

Поддерживаемые типы датчиков:

• Термометры сопротивления: Cu 50, 50M, Pt 50, 50П, Cu 100, 100M, Pt 100, 100П, 100H, Pt 500, Pt 1000, 500П, 1000П
• Термоэлектрические преобразователи: ТХК (L), ТЖК (J), ТНН (N), ТХА (K), ТПП (S), ТПП (R), ТПР (B), ТВР (A-1, A-2, A-3), ТМК (T)
• Диапазоны измеряемых температур — от –200 до +2500 °С в зависимости от типа датчика

Комплектация:

• Преобразователь НПТ-3
• Паспорт
• Руководство по эксплуатации
• Гарантийный талон
• CD-диск с программным обеспечением
• Комплект крепежных элементов

Преобразователь НПТ-3.00.1.2 — это надежное решение для точного измерения и передачи аналоговых сигналов в автоматизированных системах управления и мониторинга.
