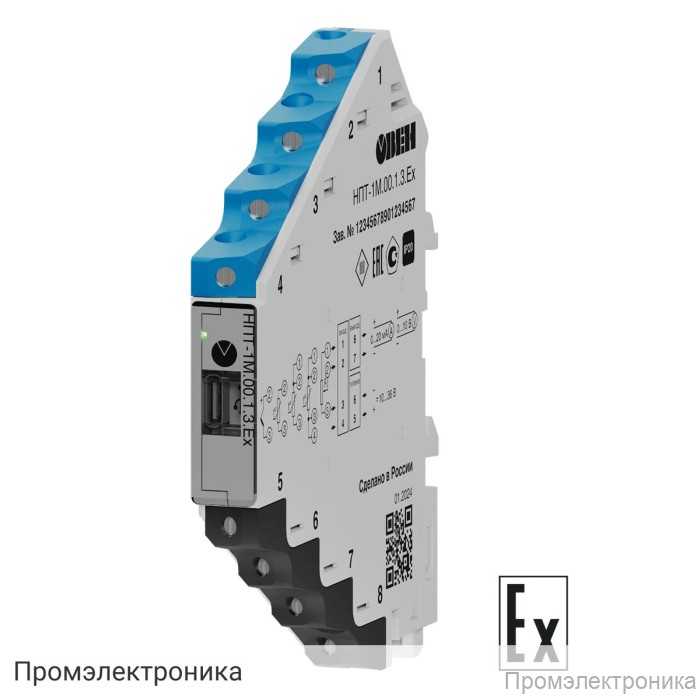

НПТ-1М.00.1.3.Ех - нормирующий преобразователь температуры на DIN-рейку

Техническое описание нормирующего преобразователя температуры НПТ-1М.00.1.3.Ех

НПТ-1М.00.1.3.Ех — это современный нормирующий преобразователь температуры, предназначенный для установки на DIN-рейку и работы в промышленных автоматизированных системах управления и контроля. Прибор обеспечивает преобразование сигналов от различных типов датчиков температуры и сопротивления в стандартные унифицированные выходные сигналы тока или напряжения. Благодаря взрывозащищенному исполнению, устройство может применяться во взрывоопасных зонах, что подтверждается соответствующей маркировкой и сертификатами.

Основные особенности и преимущества:

• Поддержка широкого спектра датчиков: термометры сопротивления (Pt100, Pt50, Cu50 и др.), термопары (K, J, S, R, N, T и др.), потенциометры и резисторы.
• Гибкие схемы подключения термопреобразователей сопротивления: 2-, 3- и 4-проводные.
• Гальваническая развязка между входами, выходами и питанием (2500 В), что обеспечивает надежную защиту от помех и повышает безопасность эксплуатации.
• Возможность конфигурирования через разъем USB Type-C с помощью программного обеспечения Owen Configurator.
• Встроенный источник питания выходного сигнала.
• Взрывозащищенное исполнение с маркировкой [Ex ia Ma] I, [Ex ia Ga] IIC, [Ex ia Da] IIIC.

Технические характеристики:

• Номинальное напряжение питания: 24 В постоянного тока (допустимый диапазон 10…36 В).
• Выходные сигналы:
  • Ток: 4…20 мА, 0…20 мА, 0…5 мА
  • Напряжение: 0…10 В, 2…10 В, 0…5 В
• Допустимое сопротивление нагрузки: не более 480 Ом (для тока), не менее 1000 Ом (для напряжения).
• Время установления рабочего режима: не более 15 минут после включения питания.
• Время реакции на изменение входного сигнала: не более 2 секунд.
• Основная приведенная погрешность преобразования:
  • 0,25% — при работе с термометрами сопротивления
  • 0,5% — при работе с термопарами
• Дополнительная температурная погрешность: не более 0,125% (ТС) и 0,25% (ТП) на каждые 10°C.
• Диапазон рабочих температур: от -40 до +70 °С.
• Относительная влажность воздуха: до 95%.
• Степень защиты корпуса и клемм: IP20.
• Габаритные размеры: 12×107×89 мм.
• Масса в упаковке: не более 0,3 кг.

Комплектация:

• Преобразователь температуры
• Паспорт и гарантийный талон
• Руководство по эксплуатации
• Методика поверки (по требованию заказчика)

НПТ-1М.00.1.3.Ех — надежное решение для точного измерения и преобразования температурных сигналов в сложных промышленных условиях, включая взрывоопасные зоны.
