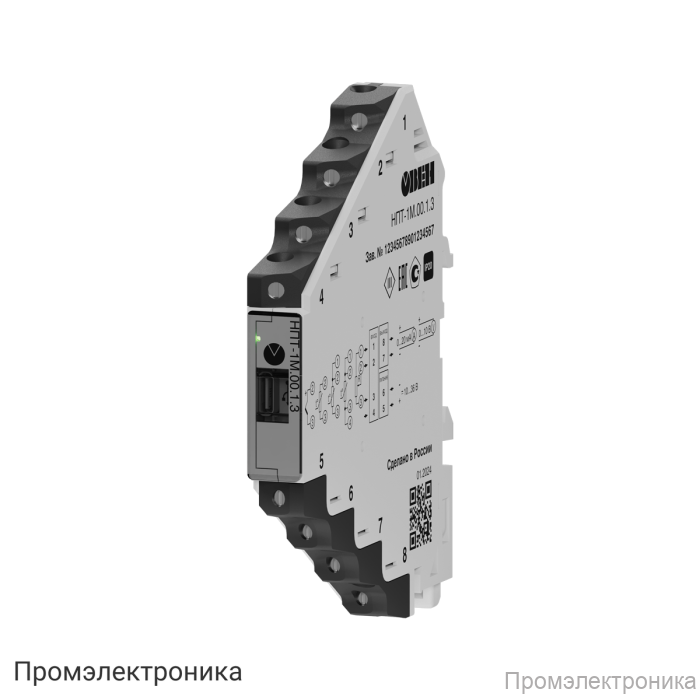

НПТ-1М.00.1.3 - нормирующий преобразователь температуры на DIN-рейку

Техническое описание нормирующего преобразователя температуры НПТ-1М.00.1.3

НПТ-1М.00.1.3 — это современный нормирующий преобразователь температуры, предназначенный для установки на DIN-рейку и преобразования сигналов различных типов датчиков температуры в стандартные унифицированные выходные сигналы тока или напряжения. Прибор широко применяется в автоматизированных системах управления и контроля технологических процессов, обеспечивая высокую точность и надежность измерений.

Особенности и преимущества:

• Поддержка широкого спектра датчиков: термометры сопротивления (ТС), термопары (ТП), потенциометры и резисторы.
• Гальваническая развязка питания и входов/выходов на уровне 2500 В обеспечивает защиту от помех и повышает безопасность эксплуатации.
• Гибкие схемы подключения ТС: 2-, 3- и 4-проводные.
• Линейная функция преобразования входных сигналов.
• Возможность конфигурирования через разъем USB Type-C с помощью ПО Owen Configurator.

Основные технические характеристики:

• Питание: номинальное напряжение 24 В постоянного тока, диапазон 10…36 В.
• Выходные сигналы:
  • Ток: 4…20 мА, 0…20 мА, 0…5 мА
  • Напряжение: 0…10 В, 2…10 В, 0…5 В
• Допустимое сопротивление нагрузки: не более 480 Ом для токового выхода, не менее 1000 Ом для напряжения.
• Время установления рабочего режима после включения питания — не более 15 минут.
• Время реакции на изменение входного сигнала — не более 2 секунд.
• Питание выходного сигнала осуществляется от встроенного источника.

Метрологические характеристики:

• Основная приведенная погрешность:
  • при работе с ТС — не более 0,25 %
  • при работе с ТП — не более 0,5 %
• Дополнительная погрешность от изменения температуры окружающей среды на каждые 10°:
  • ТС — не более 0,125 %
  • ТП — не более 0,25 %

Условия эксплуатации и конструкция:

• Диапазон рабочих температур: от -40 до +70 °С
• Относительная влажность воздуха: до 95 %
• Атмосферное давление: 84…106,7 кПа
• Степень защиты корпуса и клемм: IP20
• Габаритные размеры: 12×107×89 мм
• Масса в упаковке: не более 0,3 кг
• Соответствие требованиям ГОСТ по электромагнитной совместимости и устойчивости к механическим воздействиям

Комплектация:

• Преобразователь НПТ-1М.00.1.3
• Паспорт и гарантийный талон
• Руководство по эксплуатации
• Методика поверки (по требованию заказчика)

НПТ-1М.00.1.3 — надежное решение для точного измерения и преобразования температурных сигналов в промышленных и автоматизированных системах.
