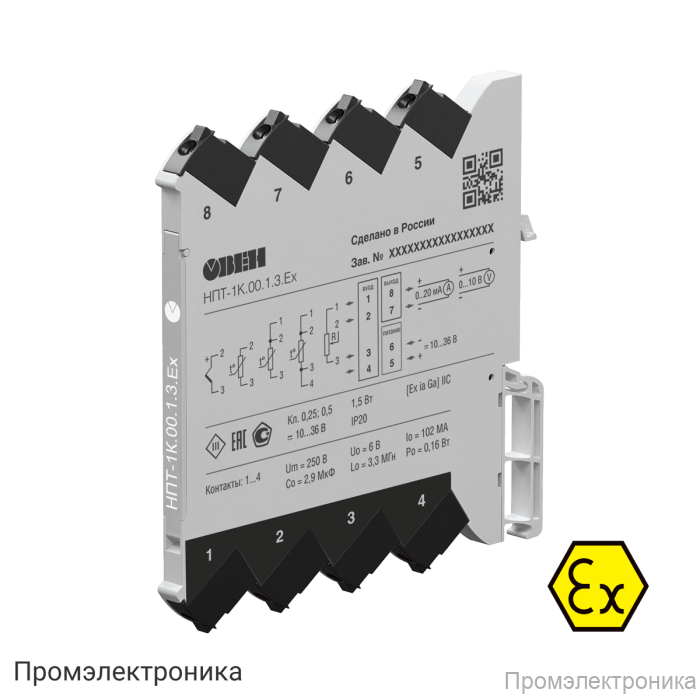

НПТ-1К.Ех - активный барьер искрозащиты 0 Ex ia IIC с гальванической развязкой

Техническое описание НПТ-1К.Ех

НПТ-1К.Ех — это активный барьер искрозащиты с гальванической развязкой, предназначенный для обеспечения безопасности эксплуатации электрических цепей во взрывоопасных зонах. Устройство соответствует маркировке 0 Ex ia IIC «T6…Т4» Ga и обеспечивает высокий уровень защиты от искрообразования, что позволяет использовать его в промышленных объектах с повышенными требованиями к безопасности.

Барьер предназначен для работы с различными типами датчиков (ТС, ТП) и поддерживает схемы подключения 2, 3 и 4 провода. Благодаря гальванической развязке между входами, выходами и питанием (2500 В), прибор гарантирует надежную изоляцию и предотвращает передачу опасных напряжений между цепями.

• Питание:
  • Номинальное напряжение питания — 24 В постоянного тока
  • Диапазон допустимых напряжений — 10…36 В
  • Тип подключения — отдельными проводами
  • Гальваническая развязка питания — 2500 В
• Входные и выходные сигналы:
  • Типы датчиков — ТС, ТП
  • Схемы подключения ТС — 2, 3, 4 провода
  • Гальваническая развязка входов и выходов — 2500 В
  • Номинальный диапазон выходных сигналов — 4…20, 0…20, 0…5 мА; 0…10, 2…10, 0…5 В
  • Функция преобразования — линейная
  • Питание выходного сигнала — от встроенного источника
  • Время установления рабочего режима — не более 15 мин
  • Время реакции на изменение входного сигнала — не более 2 сек
  • Допустимое сопротивление нагрузки: для мА — не более 480 Ом, для В — не менее 1000 Ом
• Метрологические характеристики:
  • Основная приведенная погрешность: для ТС — не более 0,25 %, для ТП — не более 0,5 %
  • Дополнительная погрешность при изменении температуры: для ТС — не более 0,125 % на 10°С, для ТП — не более 0,25 % на 10°С
• Конструктивные особенности:
  • Габаритные размеры — (6,1×113×115) ±1 мм
  • Степень защиты корпуса и клемм — IP20
  • Масса в упаковке — не более 200 г
• Условия эксплуатации:
  • Диапазон рабочих температур — от -40 до +70 °С
  • Относительная влажность — до 95 %
  • Атмосферное давление — 84…106,7 кПа
  • Устойчивость к механическим воздействиям — группа N2 по ГОСТ Р 52931
  • Устойчивость к электромагнитным воздействиям — класс А по ГОСТ Р МЭК 61326-1-2014
  • Уровень радиопомех — по ГОСТ 30804.6.3-2013
• Параметры взрывозащиты:
  • Uo=6 В, Io=102 мА, Po=0,16 Вт, Co=2,9 мкФ, Lo=3,3 мГн, Uмакс=250 В

В комплект поставки входят: прибор, паспорт и гарантийный талон, руководство по эксплуатации. Методика поверки предоставляется по требованию заказчика.
