НПТ-1К.00.1.3 - нормирующий преобразователь температуры на DIN-рейку

Техническое описание нормирующего преобразователя температуры НПТ-1К.00.1.3

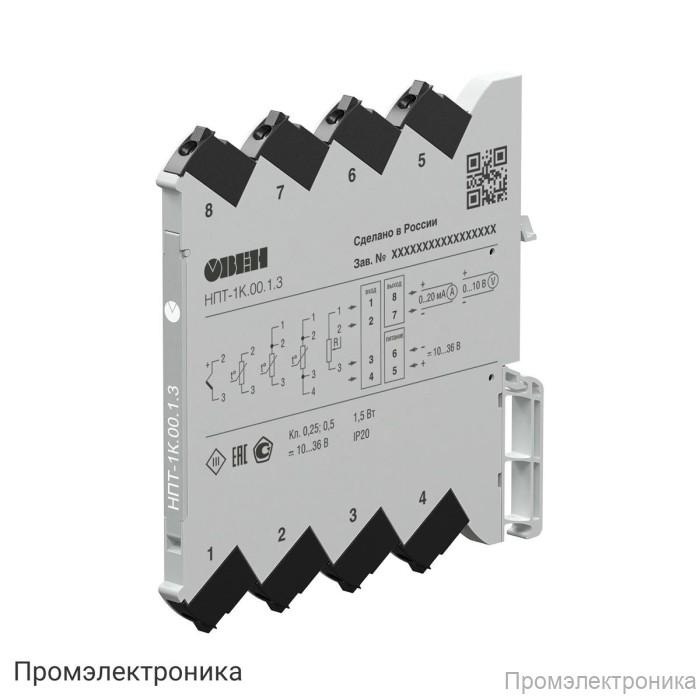

НПТ-1К.00.1.3 — это современный нормирующий преобразователь температуры, предназначенный для монтажа на DIN-рейку. Прибор обеспечивает высокоточное преобразование сигналов от различных типов датчиков температуры в стандартные унифицированные выходные сигналы, что позволяет интегрировать его в автоматизированные системы управления и контроля технологических процессов.

Преобразователь поддерживает работу с термометрами сопротивления и термопарами по ГОСТ 6651 и ГОСТ Р 8.585, а также с потенциометрами и резисторами. Благодаря широкой номенклатуре поддерживаемых датчиков, устройство может применяться в различных отраслях промышленности, включая энергетику, машиностроение, пищевую и химическую промышленность.

Основные технические характеристики:

• Монтаж на DIN-рейку, что обеспечивает простоту установки и обслуживания.
• Питание постоянным током с номинальным напряжением 24 В (допустимый диапазон 10…36 В).
• Гальваническая развязка питания и входов/выходов — 2500 В, что гарантирует надежную защиту от помех и повышает безопасность эксплуатации.
• Тип подключения питания — отдельными проводами.
• Поддержка различных типов датчиков: термометры сопротивления (Cu50, Pt100, Pt50 и др.), термопары (K, J, N, S, R, B, T, L и др.), потенциометры и резисторы до 1 кОм.
• Схемы подключения термометров сопротивления: 2-, 3- и 4-проводные.
• Выходные сигналы: 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 2…10 В, 0…5 В.
• Линейная функция преобразования входных сигналов.
• Допустимое сопротивление нагрузки: для токовых выходов — не более 480 Ом, для напряженческих — не менее 1000 Ом.
• Время установления рабочего режима — не более 15 минут, время реакции на изменение входного сигнала — не более 2 секунд.
• Питание выходного сигнала осуществляется от встроенного источника.
• Основная приведенная погрешность: не более 0,25 % (ТС), 0,5 % (ТП).
• Дополнительная погрешность при изменении температуры окружающей среды: не более 0,125 % (ТС), 0,25 % (ТП) на каждые 10 °С.
• Габаритные размеры: 6,1×113×115 мм (±1 мм), масса в упаковке — не более 200 г.
• Степень защиты корпуса и клемм — IP20.
• Диапазон рабочих температур: от -40 до +70 °С, относительная влажность — до 95 %.
• Устойчивость к механическим и электромагнитным воздействиям согласно ГОСТ.
• Взрывозащищенное исполнение: маркировка 0 Ex ia IIC «T6…Т4» Ga.

В комплект поставки входят сам прибор, паспорт и гарантийный талон, руководство по эксплуатации, а также методика поверки по требованию заказчика. Надежность, точность и универсальность делают НПТ-1К.00.1.3 оптимальным выбором для промышленных задач по измерению и преобразованию температуры.
