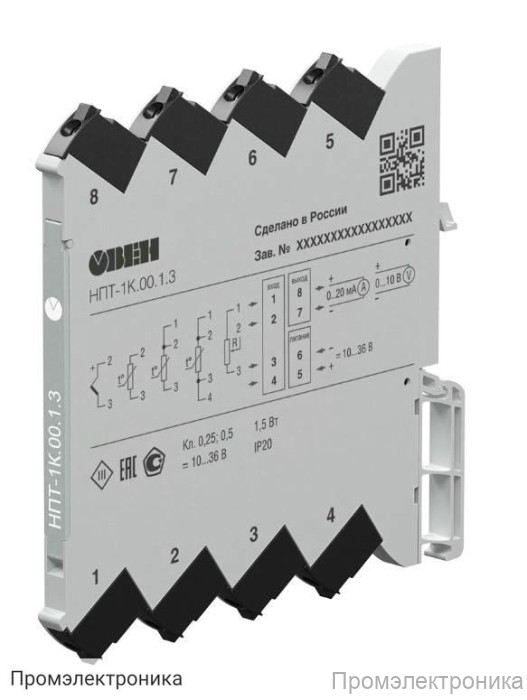

НПТ - линейка нормирующих преобразователей для термометров сопротивления и термопар

Техническое описание нормирующих преобразователей НПТ

НПТ — это серия современных нормирующих преобразователей, предназначенных для работы с термометрами сопротивления (ТС) и термопарами (ТП). Устройства обеспечивают преобразование сигналов датчиков температуры в стандартные унифицированные выходные сигналы, что позволяет интегрировать их в различные системы автоматизации и контроля технологических процессов.

Основные особенности и преимущества:

Выпускаются в модификациях для монтажа на DIN-рейку, а также для эксплуатации во взрывоопасных зонах (исполнение Ex).
Обеспечивают гальваническую развязку питания и входных/выходных цепей с уровнем изоляции до 2500 В.
Поддерживают подключение различных типов датчиков: термометры сопротивления (ТС) и термопары (ТП), с возможностью выбора схемы подключения (2, 3, 4 провода для ТС).
Линейная функция преобразования входных сигналов обеспечивает высокую точность измерений.

Электрические характеристики:

Номинальное напряжение питания — 24 В постоянного тока, допустимый диапазон — от 10 до 36 В.
Тип подключения питания — отдельными проводами.
Выходные сигналы: 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 2…10 В, 0…5 В.
Питание выходного сигнала осуществляется от встроенного источника.
Допустимое сопротивление нагрузки: для токовых выходов — не более 480 Ом, для напряжения — не менее 1000 Ом.
Время установления рабочего режима — не более 15 минут, время реакции на изменение входного сигнала — не более 2 секунд.

Метрологические характеристики:

Основная приведенная погрешность: для ТС — не более 0,25%, для ТП — не более 0,5%.
Дополнительная погрешность при изменении температуры окружающей среды на каждые 10°C: для ТС — не более 0,125%, для ТП — не более 0,25%.

Конструктивные особенности:

Габаритные размеры: (6,1×113×115) ±1 мм.
Степень защиты корпуса и клемм — IP20.
Масса в упаковке — не более 200 г.

Условия эксплуатации:

Диапазон рабочих температур: от -40 до +70 °С.
Относительная влажность воздуха — до 95%.
Атмосферное давление: 84…106,7 кПа.
Устойчивость к механическим и электромагнитным воздействиям соответствует требованиям ГОСТ.

Взрывозащищенное исполнение (Ex): маркировка 0 Ex ia IIC «T6…Т4» Ga, что позволяет использовать приборы в опасных зонах.

В комплект поставки входят: прибор, комплект крепежа (для НПТ-3 и НПТ-3.Ех), паспорт, гарантийный талон, руководство по эксплуатации. Методика поверки предоставляется по требованию заказчика.
