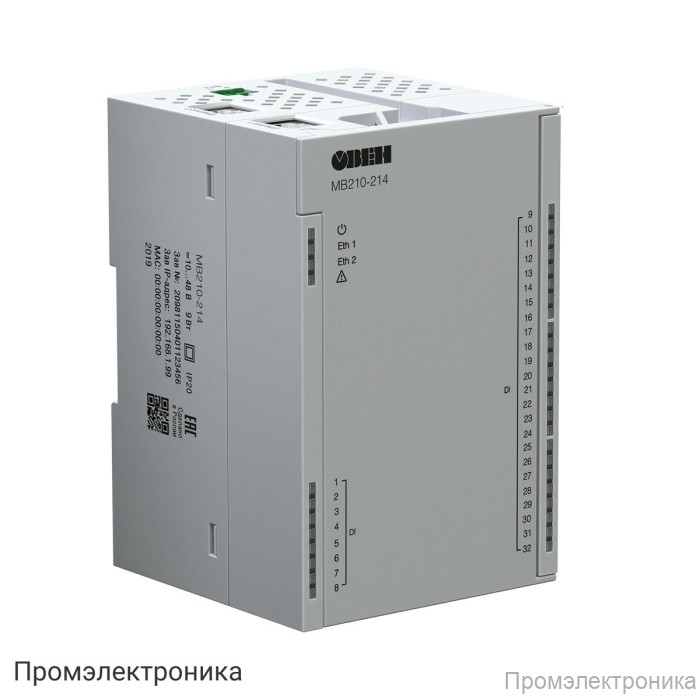

МВ210-214 - модуль ввода дискретных сигналов 32хDI (сухой контакт)

Техническое описание модуля ввода дискретных сигналов МВ210-214

МВ210-214 — это современный модуль ввода дискретных сигналов, предназначенный для промышленной автоматизации и сбора данных с различных устройств и датчиков. Модуль обеспечивает подключение до 32 дискретных входов типа «сухой контакт» и поддерживает работу с датчиками n-p-n типа без необходимости внешнего питания для сухих контактов. Благодаря высокой надежности и расширенному функционалу, устройство идеально подходит для построения систем управления, мониторинга и диспетчеризации.

Основные характеристики:

• Количество дискретных входов: 32 DI (сухой контакт, не требует внешнего питания)
• Тип поддерживаемых датчиков: n-p-n
• Максимальная частота входного сигнала: 400 Гц
• Минимальная длительность импульса: 1 мс
• Питание входов для транзисторных ключей: 24±3 В
• Сопротивление контактов и соединительных проводов: не более 100 Ом
• Гальваническая развязка входов: отсутствует
• Режимы работы: определение логического уровня, подсчет числа импульсов

Питание и энергопотребление:

• Напряжение питания: =10…48 В (номинальное =24 В)
• Потребляемая мощность: 9 Вт при 24 В
• Защита от переполюсовки: есть
• Питание часов реального времени: батарея CR2032

Конструктивные особенности:

• Габаритные размеры: 82×124×83 мм
• Масса: 0,6 кг
• Степень защиты: IP20
• Монтаж: на DIN-рейку или на стену
• Средний срок службы: 10 лет

Условия эксплуатации:

• Температура окружающего воздуха: -40…+55 °С
• Относительная влажность воздуха: не более 80 % (при +25 °С и ниже, без конденсации влаги)

Комплектация:

• Модуль МВ210-214
• Паспорт и гарантийный талон
• Краткое руководство по эксплуатации
• Кабель патч-корд UTP 5e 150 мм
• Клемма питания 2EGTK-5-02P-14
• Заглушка Ethernet

Интерфейс подключения: Ethernet

МВ210-214 — это надежное решение для интеграции в системы промышленной автоматизации, обеспечивающее стабильную работу в широком диапазоне температур и влажности, а также простоту монтажа и обслуживания.
