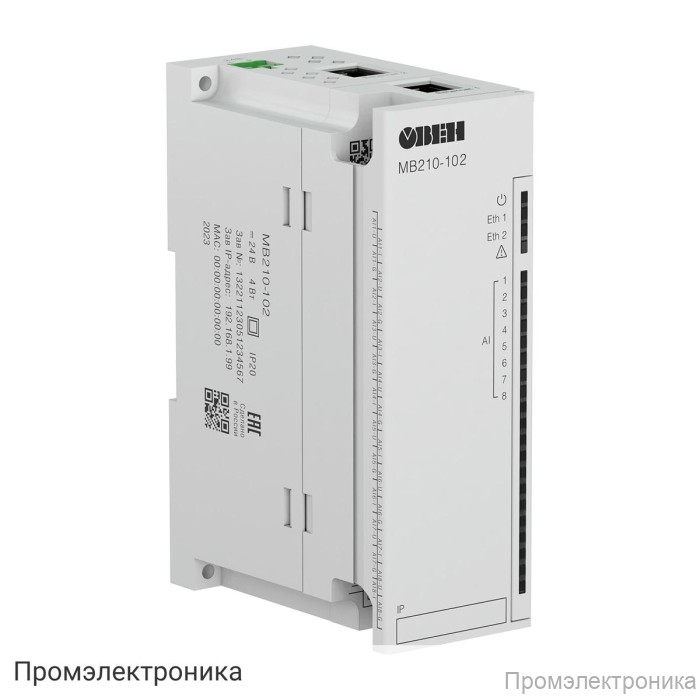

МВ210-102 — модуль аналогового ввода с быстрыми входами (Ethernet)

МВ210-102 — это современный модуль аналогового ввода, предназначенный для сбора и обработки аналоговых сигналов в промышленных системах автоматизации. Устройство оснащено восемью быстрыми аналоговыми входами (8 FAI) с разрядностью АЦП 16 бит, что обеспечивает высокую точность измерений и надежную работу в различных условиях эксплуатации. Модуль поддерживает подключение по Ethernet, что позволяет интегрировать его в современные системы управления и мониторинга.

Основные характеристики МВ210-102:

• Восемь аналоговых входов с поддержкой сигналов: 0…5 мА, 0…20 мА, 4…20 мА, 0…1 В, 0…10 В.
• Разрядность аналого-цифрового преобразователя — 16 бит.
• Время опроса одного входа — 12 мс, что обеспечивает быструю реакцию системы на изменения входных сигналов.
• Погрешность измерения для различных диапазонов составляет от ±0,25% до ±0,5% в зависимости от выбранного фильтра и диапазона сигнала.
• Максимальная дополнительная погрешность, вызванная электромагнитными помехами, не превышает 0,2%.
• Дополнительная температурная погрешность на каждые 10 °С: для диапазона 0…10 В — не более 0,003%, для 0…1 В, 0…20 мА, 4…20 мА — не более 0,075%.
• Входное сопротивление: не менее 10 МОм для напряжения, не более 200 Ом для 0…5 мА, не более 100 Ом для 0…20 мА и 4…20 мА.
• Питание устройства: напряжение от 10 до 48 В (номинальное — 24 В), потребляемая мощность — не более 4 Вт.
• Защита от переполюсовки питания.
• Габаритные размеры: 42×124×83 мм.
• Степень защиты корпуса — IP20.
• Монтаж на DIN-рейку или на стену.
• Средний срок службы — 12 лет.
• Масса — не более 0,4 кг.
• Диапазон рабочих температур: от -40 до +55 °С.
• Относительная влажность воздуха: от 10 до 95% (при +35 °С без конденсации влаги).
• Встроенная flash-память для архивации данных: максимальный размер файла — 2 кб, до 1000 файлов, минимальный период записи — 10 секунд.
• Часы реального времени с батареей CR2032, автономная работа до 6 лет, погрешность хода — не более 3 секунд в сутки при +25 °С и не более 10 секунд в сутки при -40 °С.

В комплект поставки входят: модуль МВ210-102, паспорт и гарантийный талон, краткое руководство по эксплуатации, кабель патч-корд UTP 5e (150 мм), клемма питания, заглушка разъема Ethernet.

МВ210-102 — надежное решение для промышленной автоматизации, обеспечивающее высокую точность и скорость обработки аналоговых сигналов, а также простоту интеграции в существующие системы управления.
