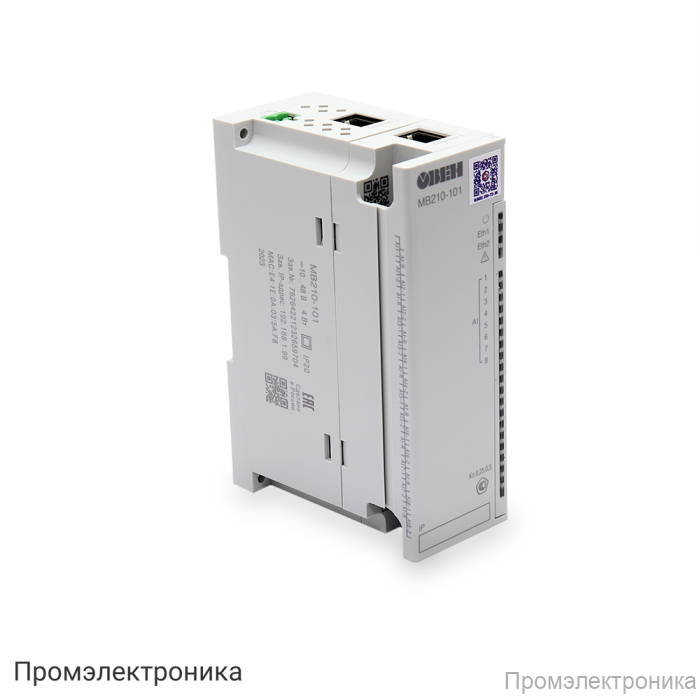

МВ210-101 - универсальный модуль ввода аналоговых сигналов (8 каналов) с Ethernet

Техническое описание МВ210-101

МВ210-101 — это универсальный модуль ввода аналоговых сигналов с поддержкой Ethernet, предназначенный для сбора, обработки и передачи данных в автоматизированных системах управления и мониторинга. Устройство оснащено 8 аналоговыми входами, что позволяет подключать широкий спектр датчиков и преобразователей различных типов сигналов.

Основные возможности и особенности:

• Поддержка 8 аналоговых входов (AI) с разрядностью АЦП 16 бит, обеспечивающей высокую точность измерений.
• Совместимость с унифицированными токовыми и напряженческими сигналами (0…5 мА, 0(4)…20 мА, ±50 мВ, ±1 В), термосопротивлениями (Pt100, Pt500, Pt1000, Cu50, Ni100 и др.), термопарами (L, J, N, K, S, R, B, T, A-1, A-2, A-3), а также с сопротивлениями (0…2 кОм, 0…5 кОм).
• Высокая точность измерений: основная приведённая погрешность для унифицированных сигналов и термосопротивлений — ±0,25 %, для термопар — ±0,5 %.
• Быстрое время опроса одного входа: не более 0,6 сек для унифицированных сигналов, термопар и сопротивлений, не более 0,9 сек для термосопротивлений.
• Встроенная защита от переполюсовки питания и номинальное напряжение питания 24 В (допустимый диапазон 10…48 В).
• Потребляемая мощность — не более 4 Вт при питании 24 В.
• Корпус с классом защиты IP20, монтаж на DIN-рейку или на стену, компактные габариты (42×124×83 мм) и масса не более 0,4 кг.
• Работа в широком диапазоне температур: от -40 до +55 °С, относительная влажность воздуха — от 10 до 95 % (без конденсации при +35 °С).
• Средний срок службы устройства — 10 лет.
• Встроенная flash-память для архивирования данных: максимальный размер файла архива — 2 кб, до 1000 файлов, минимальный период записи — 10 сек.
• Часы реального времени с автономным питанием от батареи CR2032, обеспечивающие точность хода не более 1 секунды в сутки при +25 °С и до 3 секунд в сутки при -40 °С. Время работы часов на одной батарее — до 6 лет.

Комплектация:

• Модуль МВ210-101
• Паспорт и гарантийный талон
• Краткое руководство по эксплуатации
• Кабель патч-корд UTP 5e 150 мм
• Клемма питания 2EGTK-5-02P-14
• Заглушка разъема Ethernet

МВ210-101 — это надежное решение для промышленной автоматизации, обеспечивающее гибкость подключения, высокую точность измерений и удобство интеграции в современные системы сбора и передачи данных.
