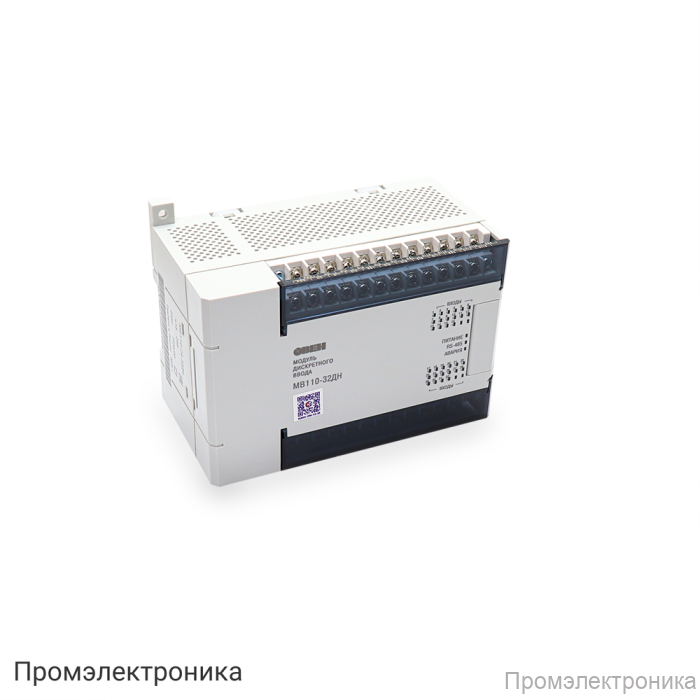

МВ110-24.32ДН - модуль ввода дискретных сигналов (32 канала) с групповой гальванической изоляцией входов

Техническое описание модуля ввода дискретных сигналов МВ110-24.32ДН

МВ110-24.32ДН — это современный модуль ввода дискретных сигналов, предназначенный для сбора и передачи информации о состоянии дискретных устройств в автоматизированных системах управления и мониторинга. Устройство оснащено 32 дискретными входами с групповой гальванической изоляцией, что обеспечивает надежную защиту от помех и повышает безопасность эксплуатации.

Модуль работает от источника постоянного тока с номинальным напряжением 24 В (допустимый диапазон — от 18 до 29 В), что делает его универсальным решением для различных промышленных объектов. Потребляемая мощность устройства не превышает 25 ВА, что позволяет использовать его в энергоэффективных системах.

Для подключения к компьютеру и интеграции в системы автоматизации используется интерфейс RS-485, поддерживающий скорость передачи данных до 115200 бит/сек. Модуль совместим с популярными протоколами обмена данными: ОВЕН, ModBus-RTU, ModBus-ASCII, DCON, что обеспечивает его легкую интеграцию в существующие и новые проекты.

Основные технические характеристики:

• Количество дискретных входов: 32
• Гальваническая развязка входов: групповая
• Электрическая прочность изоляции: 1500 В
• Напряжение питания дискретных входов: 24±3 В
• Максимальный входной ток: 8,5 мА (при 27 В)
• Ток «логической единицы»: не менее 4,5 мА
• Ток «логического нуля»: не более 1,5 мА
• Максимальная частота сигнала на входе: 1 кГц
• Минимальная длительность импульса: 0,5 мс
• Встроенный источник питания для датчиков: 24±3 В, до 630 мА
• Степень защиты корпуса: IP20
• Габаритные размеры: 140×110×73 мм
• Масса: не более 0,5 кг
• Средний срок службы: 8 лет

Модуль поддерживает работу с различными типами дискретных датчиков, включая коммутационные устройства (кнопки, выключатели, герконы, реле) и датчики с транзисторным выходом n-p-n или p-n-p типа (открытый коллектор). Это расширяет возможности применения устройства в различных сферах промышленной автоматизации.

В комплект поставки входят сам модуль МВ110-24.32ДН, компакт-диск с программным обеспечением, паспорт и руководство по эксплуатации, а также гарантийный талон. Гарантийный срок эксплуатации составляет 24 месяца.
