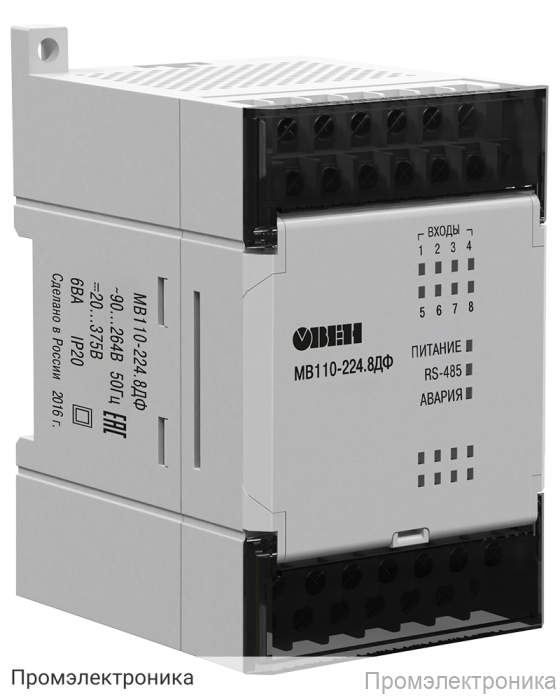

МВ110-224.8ДФ [М01] - модуль ввода дискретных сигналов (8 изолированных каналов), напряжение входа 220 В

Техническое описание модуля ввода дискретных сигналов МВ110-224.8ДФ [М01]

МВ110-224.8ДФ [М01] — это современный модуль ввода дискретных сигналов, предназначенный для сбора и передачи информации о состоянии дискретных цепей в автоматизированных системах управления и мониторинга. Устройство оснащено 8 изолированными каналами и поддерживает широкий диапазон входных напряжений, что обеспечивает его универсальность и надежность в различных промышленных условиях.

Модуль поддерживает как переменное, так и постоянное питание, что позволяет использовать его в различных схемах автоматизации. Благодаря наличию гальванической развязки между каналами, обеспечивается высокая степень защиты от помех и надежная работа даже в условиях повышенных электромагнитных наводок.

Для обмена данными с компьютером или контроллером используется интерфейс RS-485, что позволяет интегрировать модуль в существующие системы автоматизации с минимальными затратами. Поддержка популярных протоколов передачи данных, таких как ОВЕН, ModBus-RTU, ModBus-ASCII и DCON, обеспечивает совместимость с широким спектром оборудования.

Основные характеристики:

Количество дискретных входов: 8 (каждый с оптоэлектронной межканальной гальванической развязкой)
Диапазон питающего напряжения: 90...264 В переменного тока (47–63 Гц) или 20...375 В постоянного тока
Потребляемая мощность: не более 6 ВА
Входное напряжение: ~220 В (47–63 Гц) или =125 В (постоянное)
Максимальное входное напряжение: ~264 В или =310 В
Электрическая прочность изоляции: 1500 В
Время задержки дискретного входа: до 40 мс (переменное напряжение), до 15 мс (постоянное напряжение)
Интерфейс связи: RS-485
Максимальная скорость обмена: 115200 бит/сек
Степень защиты корпуса: IP20
Габаритные размеры: 63×110×73 мм
Масса: не более 0,5 кг
Средний срок службы: 8 лет

Модуль МВ110-224.8ДФ [М01] комплектуется паспортом, руководством по эксплуатации, программой конфигурирования «Конфигуратор М110» на CD и гарантийным талоном. Благодаря своим техническим характеристикам и надежности, устройство идеально подходит для использования в промышленных системах автоматизации, где требуется точный и стабильный сбор дискретных сигналов.
