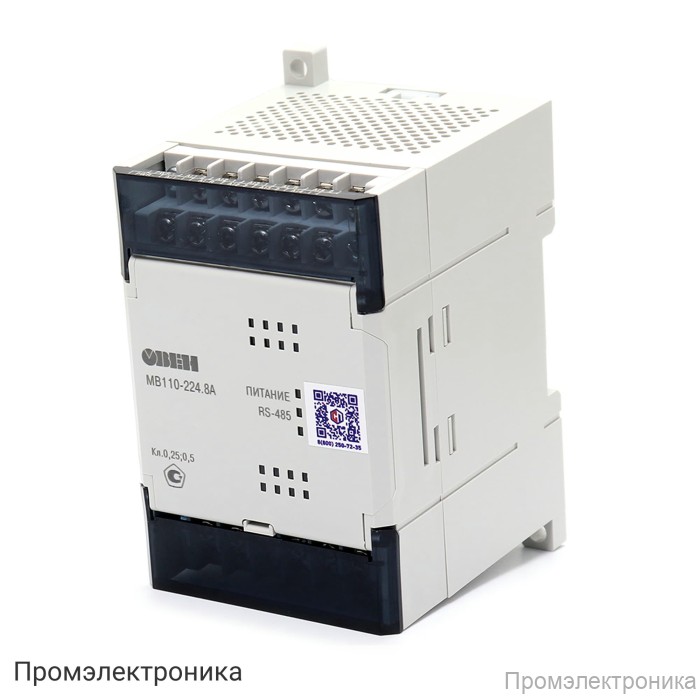

МВ110-224.8А - модуль ввода аналоговых сигналов (8 каналов)

Техническое описание модуля ввода аналоговых сигналов МВ110-224.8А

МВ110-224.8А — это современный модуль ввода аналоговых сигналов, предназначенный для сбора, обработки и передачи данных от различных датчиков и преобразователей в автоматизированных системах управления и мониторинга. Устройство поддерживает работу с широким спектром аналоговых сигналов, что делает его универсальным решением для промышленных и технологических объектов.

Модуль оснащён 8 независимыми аналоговыми входами, что позволяет одновременно подключать несколько источников сигналов. Благодаря поддержке различных типов датчиков, включая термометры сопротивления, термоэлектрические преобразователи, а также датчики с унифицированными токовыми и напряженческими выходами, МВ110-224.8А обеспечивает высокую гибкость применения.

Основные технические характеристики:

• Питание: от 90 до 264 В переменного тока (47–63 Гц) или от 20 до 375 В постоянного тока
• Потребляемая мощность — не более 6 ВА
• Количество аналоговых входов — 8
• Время опроса одного входа: до 0,9 с для термометров сопротивления, до 0,6 с для термоэлектрических преобразователей и унифицированных сигналов
• Погрешность измерения: ±0,5% для термоэлектрических преобразователей, ±0,25% для термометров сопротивления и унифицированных сигналов
• Электрическая прочность изоляции — 1500 В
• Интерфейс связи — RS-485 с максимальной скоростью обмена до 115200 бит/с
• Поддерживаемые протоколы: ОВЕН, ModBus-RTU, ModBus-ASCII, DCON
• Степень защиты корпуса: IP20 (передняя панель), IP00 (клеммная колодка)
• Габариты: 63×110×73 мм
• Масса — не более 0,5 кг
• Средний срок службы — 10 лет
• Средняя наработка на отказ — не менее 50 000 ч

Модуль поддерживает работу с различными типами сигналов:

• Постоянное напряжение: от -50 до +50 мВ, от 0 до 1 В
• Постоянный ток: от 0 до 5 мА, от 0 до 20 мА, от 4 до 20 мА
• Резистивные датчики: от 25 до 2000 Ом
• Термометры сопротивления: Cu, Pt, Ni (различные модификации)
• Термоэлектрические преобразователи: типы L, J, N, K, S, R, B, A-1, A-2, A-3, T

В комплект поставки входят: сам модуль, восемь резисторов 50 Ом, компакт-диск с программным обеспечением, паспорт, руководство по эксплуатации и гарантийный талон.

МВ110-224.8А — это надёжное и функциональное решение для интеграции аналоговых сигналов в системы автоматизации, обеспечивающее высокую точность измерений, широкий диапазон поддерживаемых датчиков и простоту подключения к управляющим устройствам по интерфейсу RS-485.
