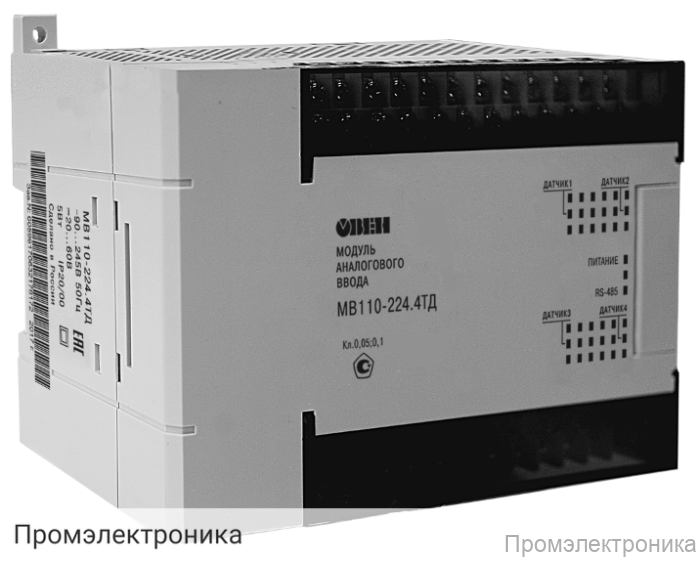

МВ110-224.4ТД - модуль ввода сигналов с 4 тензодатчиков

Техническое описание модуля ввода сигналов с 4 тензодатчиков МВ110-224.4ТД

МВ110-224.4ТД — это современный модуль ввода сигналов, предназначенный для работы с четырьмя тензодатчиками. Устройство обеспечивает высокоточное измерение и передачу данных в промышленных системах автоматизации, где требуется надежный контроль веса, силы или давления. Модуль поддерживает подключение тензодатчиков по четырех- или шестипроводной схеме, что расширяет его совместимость с различными типами датчиков.

МВ110-224.4ТД оснащен 24-битным АЦП, что гарантирует высокую точность измерений. Благодаря наличию гальванической развязки между основными цепями, обеспечивается безопасность эксплуатации и защита оборудования от помех. Модуль поддерживает работу как с переменным, так и с постоянным напряжением питания, что делает его универсальным решением для различных объектов автоматизации.

Основные технические характеристики:

• Питание: от 90 до 245 В переменного тока (47–63 Гц) или от 20 до 60 В постоянного тока
• Потребляемая мощность: не более 5 Вт
• Количество измерительных каналов: 4
• Разрядность АЦП: 24 бита
• Сопротивление тензодатчика: от 87 до 1000 Ом
• Максимальная нагрузка на канал: 87 Ом (четыре датчика по 350 Ом)
• Номинальное напряжение питания тензодатчика: 2,5 В ±5%
• Время обновления данных (на канал): от 130 до 280 мс (при постоянном возбуждении), от 260 до 630 мс (при знакопеременном возбуждении)
• Время установления рабочего режима: не более 20 минут
• Интерфейс связи: RS-485
• Максимальное количество приборов в сети RS-485: 32
• Максимальная скорость обмена: 115200 бит/с
• Максимальная длина кабеля: до 1200 м (витая пара)
• Поддерживаемые протоколы: ОВЕН, ModBus-RTU, ModBus-ASCII, DCON
• Степень защиты корпуса: IP20 (передняя панель), IP00 (клеммная колодка)
• Габариты: 139×110×74 мм
• Масса: не более 0,42 кг
• Средний срок службы: 8 лет

Модуль МВ110-224.4ТД идеально подходит для интеграции в системы промышленной автоматизации, где требуется точное и надежное измерение сигналов с тензодатчиков. Благодаря поддержке популярных протоколов обмена данными и удобному интерфейсу RS-485, устройство легко интегрируется в существующие сети и обеспечивает стабильную работу в течение длительного времени.

Комплектация:

• Модуль МВ110-224.4ТД
• Компакт-диск с программным обеспечением и документацией
• Паспорт и руководство по эксплуатации
• Гарантийный талон
