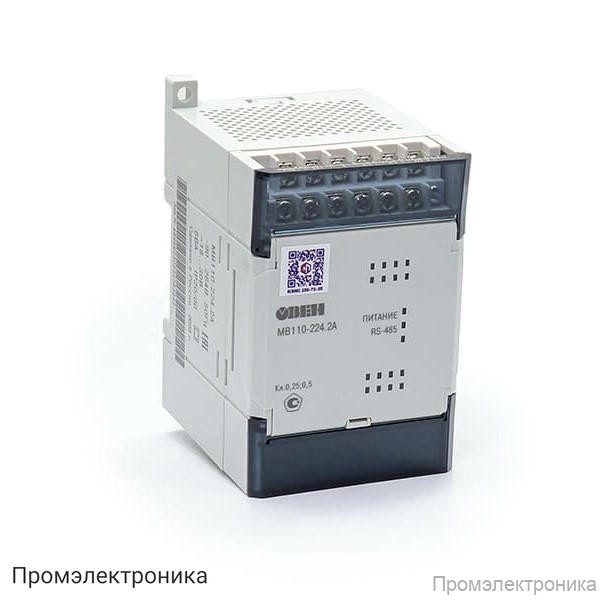

МВ110-224.2А - модуль ввода аналоговых сигналов (2 канала)

Техническое описание модуля ввода аналоговых сигналов МВ110-224.2А

МВ110-224.2А — это современный модуль ввода аналоговых сигналов, предназначенный для сбора, преобразования и передачи данных от различных датчиков и преобразователей в автоматизированных системах управления и мониторинга. Устройство поддерживает работу с двумя независимыми аналоговыми каналами, что позволяет использовать его для решения широкого спектра задач в промышленной автоматике, энергетике, ЖКХ и других отраслях.

Модуль обеспечивает высокую точность измерений и совместим с различными типами первичных преобразователей, включая термометры сопротивления, термоэлектрические преобразователи, а также датчики с унифицированными выходными сигналами по току, напряжению и сопротивлению. Благодаря поддержке популярных протоколов обмена данными, таких как ОВЕН, ModBus-RTU, ModBus-ASCII и DCON, устройство легко интегрируется в существующие системы автоматизации.

Основные технические характеристики:

• Питание: 90...264 В переменного тока (номинальное 220 В, 47–63 Гц) или 20...375 В постоянного тока (номинальное 24 В)
• Потребляемая мощность: не более 6 ВА
• Количество аналоговых входов: 2
• Время опроса одного входа: до 0,8 с для термометров сопротивления, до 0,4 с для термоэлектрических преобразователей и унифицированных сигналов
• Погрешность измерения: ±0,25% для сигналов напряжения, тока и сопротивления; ±0,5% для термоэлектрических преобразователей
• Встроенный источник питания: 24 В (±3 В), ток до 50 мА
• Интерфейс связи: RS-485, скорость передачи данных до 115200 бит/с
• Степень защиты корпуса: IP20 (передняя панель), IP00 (клеммная колодка)
• Габариты: 63×110×73 мм
• Масса: не более 0,5 кг
• Средний срок службы: 8 лет

Поддерживаемые типы входных сигналов:

• Постоянное напряжение: –50…+50 мВ, 0…1 В
• Постоянный ток: 0…5 мА, 0…20 мА, 4…20 мА
• Сопротивление: 0…5000 Ом
• Термометры сопротивления: Cu, Pt, Ni (различные модификации)
• Термоэлектрические преобразователи: типы L, J, N, K, S, R, B, A-1, A-2, A-3, T

В комплект поставки входят сам модуль, паспорт и руководство по эксплуатации, программа конфигурирования «Конфигуратор М110» на CD, а также гарантийный талон. МВ110-224.2А — надежное решение для построения гибких и масштабируемых систем автоматизации с возможностью интеграции в различные промышленные сети.
