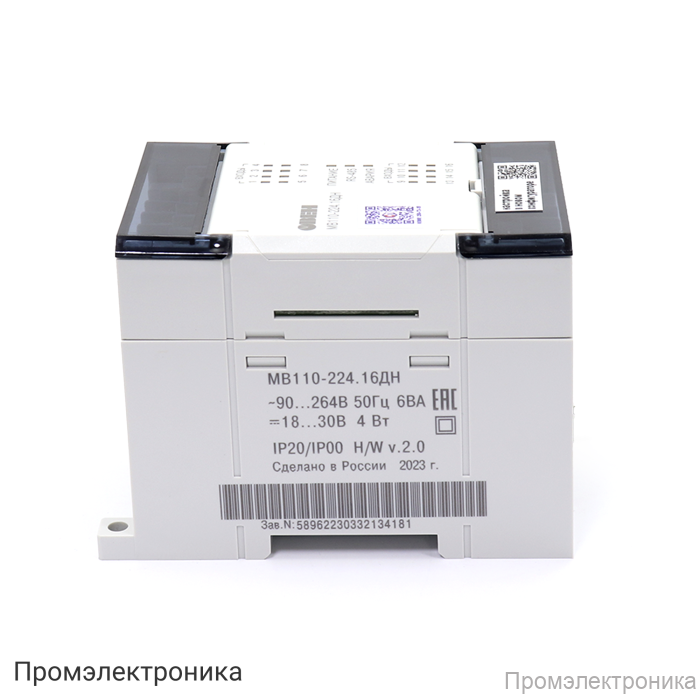

МВ110-224.16ДН [М01] - модуль ввода дискретных сигналов (16 каналов) с групповой гальванической изоляцией входов

Техническое описание модуля ввода дискретных сигналов МВ110-224.16ДН [М01]

МВ110-224.16ДН [М01] — это современный модуль ввода дискретных сигналов, предназначенный для сбора и передачи информации о состоянии различных дискретных устройств в автоматизированных системах управления и мониторинга. Модуль оснащён 16 дискретными двунаправленными входами с групповой гальванической изоляцией, что обеспечивает высокую надёжность и безопасность эксплуатации в промышленных условиях.

Данный модуль поддерживает работу с различными типами датчиков и коммутационных устройств, включая кнопки, выключатели, герконы, реле, а также датчики с транзисторным выходом n-p-n (открытый коллектор) и p-n-p типа. Благодаря наличию гальванической развязки входов, обеспечивается защита от помех и возможность использования в системах с различными уровнями потенциалов.

Основные технические характеристики:

• Количество дискретных входов: 16
• Групповая гальваническая изоляция входов, электрическая прочность изоляции — 1500 В
• Напряжение питания: 90...264 В переменного тока (номинальное 220 В), 20...375 В постоянного тока (номинальное 24 В)
• Потребляемая мощность: не более 6 ВА
• Интерфейс связи: RS-485
• Максимальная скорость обмена по интерфейсу: 115200 бит/сек
• Поддерживаемые протоколы: ОВЕН, ModBus-RTU, ModBus-ASCII, DCON
• Степень защиты корпуса: IP20
• Габаритные размеры: 63×110×73 мм
• Масса: не более 0,5 кг
• Средний срок службы: 8 лет

Параметры дискретных входов:

• Максимальная частота сигнала: 1 кГц
• Минимальная длительность импульса: 0,5 мс
• Напряжение питания дискретных входов: 24±3 В
• Максимальный входной ток: 8,5 мА (при 27 В)
• Ток «логической единицы»: не менее 4,5 мА
• Ток «логического нуля»: не более 1,5 мА
• Тип подключаемых устройств: коммутационные устройства, датчики с транзисторным выходом n-p-n или p-n-p

В комплект поставки входят модуль МВ110-16ДН, паспорт и руководство по эксплуатации, программа конфигурирования «Конфигуратор М110» на CD, а также гарантийный талон. Гарантийный срок эксплуатации составляет 24 месяца.

МВ110-224.16ДН [М01] — это надёжное решение для построения систем автоматизации, требующих точного и быстрого сбора дискретных сигналов с возможностью интеграции в различные промышленные сети.
