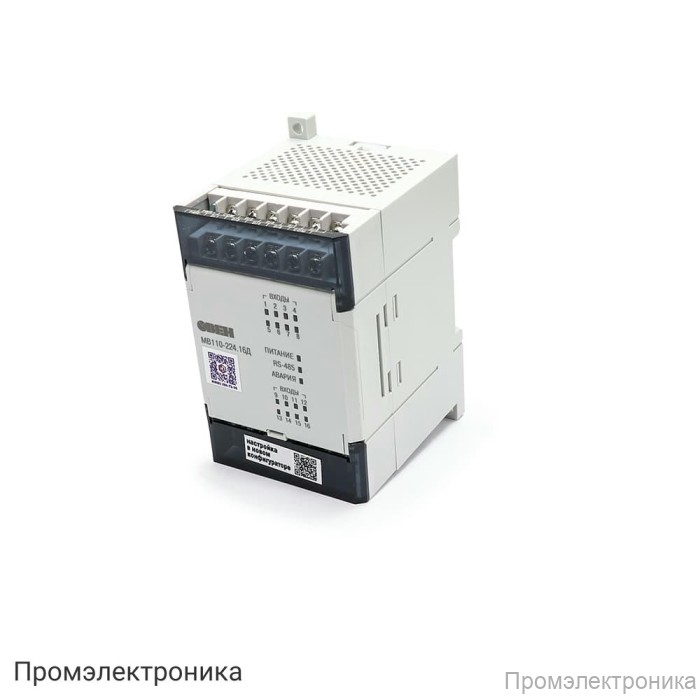

МВ110-224.16Д [М01] - модуль ввода дискретных сигналов (16 каналов) без гальванической изоляции

Техническое описание модуля ввода дискретных сигналов МВ110-224.16Д [М01]

МВ110-224.16Д [М01] — это современный модуль ввода дискретных сигналов, предназначенный для сбора и передачи информации о состоянии различных дискретных устройств в системах автоматизации и диспетчеризации. Модуль оснащён 16 дискретными входами и поддерживает работу по интерфейсу RS-485 с использованием популярных протоколов обмена данными: ОВЕН, ModBus-RTU, ModBus-ASCII, DCON. Устройство не имеет гальванической изоляции дискретных входов, что позволяет использовать его в системах, где изоляция не требуется.

Модуль обеспечивает надёжную работу в промышленных условиях, отличается компактными размерами и простотой монтажа. Благодаря поддержке различных типов датчиков и коммутационных устройств, МВ110-224.16Д [М01] легко интегрируется в существующие системы автоматизации.

Основные характеристики:

• Количество дискретных входов: 16
• Питание: 220/24 В (переменного или постоянного тока)
• Потребляемая мощность: не более 6 ВА
• Интерфейс связи: RS-485
• Максимальная скорость обмена по RS-485: 115200 бит/сек
• Степень защиты корпуса: IP20
• Габаритные размеры: 63×110×73 мм
• Масса: не более 0,5 кг
• Средний срок службы: 8 лет

Параметры дискретных входов:

• Максимальная частота сигнала: 1 кГц
• Минимальная длительность импульса: 0,5 мс (скважность 2 для частоты 1 кГц)
• Максимальный входной ток: 7 мА
• Ток «логической единицы»: не менее 4,5 мА
• Ток «логического нуля»: не более 1,5 мА
• Сопротивление контакта и соединительных проводов: не более 100 Ом
• Тип подключаемых датчиков: коммутационные устройства (кнопки, выключатели, реле, герконы), датчики с транзисторным выходом n-p-n (открытый коллектор)

Модуль МВ110-224.16Д [М01] поставляется в комплекте с паспортом, руководством по эксплуатации, программой конфигурирования «Конфигуратор М110» на CD и гарантийным талоном. Устройство идеально подходит для построения систем сбора дискретных сигналов, мониторинга и управления технологическими процессами на промышленных объектах.
