МУ210-502 - модули аналогового вывода (Ethernet) МУ210

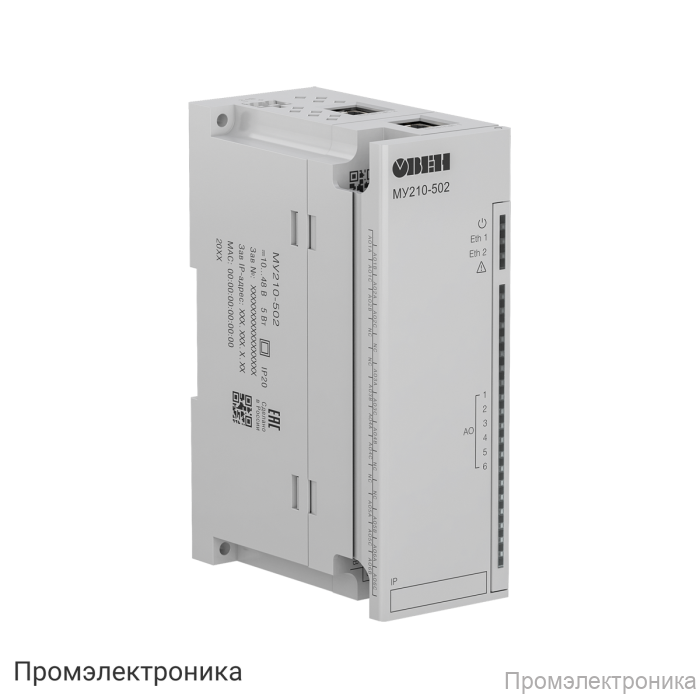

Техническое описание модуля аналогового вывода МУ210-502 (Ethernet)

МУ210-502 — это современный модуль аналогового вывода, предназначенный для интеграции в системы автоматизации и управления технологическими процессами. Устройство обеспечивает высокую точность и надежность передачи аналоговых сигналов, поддерживает подключение по Ethernet и отличается широким диапазоном рабочих параметров, что делает его универсальным решением для промышленных объектов.

Основные характеристики:

• Количество аналоговых выходов: 6 AO
• Разрядность ЦАП: 12 бит
• Типы выходных сигналов:
  • Токовые: 0…20 мА, 4…20 мА
  • Напряженческие: 0…10 В
• Гальваническая развязка между выходами: есть
• Прочность гальванической изоляции: 1000 В
• Время прогрева ЦАП: 10 минут
• Погрешность:
  • Основная приведённая: ±0,5 %
  • Дополнительная от ЭМП: ±0,5 %
  • От изменения температуры (на 10 °С): ±0,1 %
• Максимальная пульсация выходного сигнала:
  • Ток: 25 мкА
  • Напряжение: 10 мВ
• Защита от короткого замыкания: есть
• Диагностика состояния выходов: есть

Питание и монтаж:

• Напряжение питания: 10...48 В (номинальное — 24 В)
• Потребляемая мощность: не более 5 Вт при 24 В
• Защита от переполюсовки: есть
• Монтаж: на DIN-рейку или на стену

Эксплуатационные параметры:

• Габариты: 42×124×83 мм
• Степень защиты корпуса: IP20
• Масса: не более 0,4 кг
• Температурный диапазон: -40…+55 °С
• Влажность: 10–95 % (без конденсации при +35 °С)
• Средний срок службы: 10 лет

Дополнительные возможности:

• Встроенная Flash-память для архивирования данных (до 1000 файлов, максимальный размер файла — 2 кб, минимальный период записи — 10 сек)
• Часы реального времени с автономным питанием (батарея CR2032L, срок службы — 6 лет, погрешность не более 3 секунд в сутки при +25 °С)

В комплект поставки входят: модуль МУ210-502, паспорт и гарантийный талон, краткое руководство по эксплуатации, кабель патч-корд UTP 5e (150 мм), клемма питания 2EGTK-5-02P-14, заглушка разъема Ethernet.
