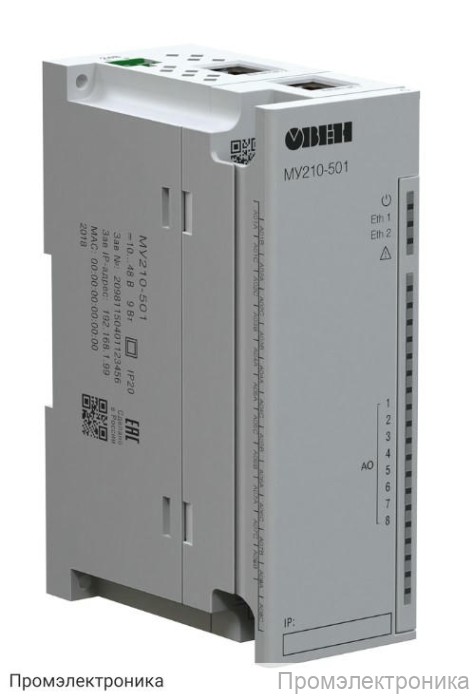

МУ210-501 - модуль вывода аналоговых сигналов (8 каналов)

Техническое описание модуля вывода аналоговых сигналов МУ210-501

МУ210-501 — это современный модуль вывода аналоговых сигналов, предназначенный для использования в системах автоматизации и управления технологическими процессами. Устройство обеспечивает высокую точность и надежность передачи аналоговых сигналов, что делает его оптимальным выбором для промышленных объектов, требующих гибкой настройки и стабильной работы.

Основные возможности и особенности:

• Модуль оснащён 8 аналоговыми выходами (AO), что позволяет подключать сразу несколько исполнительных устройств или систем управления.
• Разрядность встроенного ЦАП составляет 12 бит, что обеспечивает высокую точность формирования выходных сигналов.
• Поддерживаются различные типы выходных сигналов: 0…20 мА, 4…20 мА, 0…1 В, 0…10 В, что позволяет интегрировать модуль в широкий спектр промышленных решений.
• Наличие гальванической развязки между выходами (прочность изоляции — 350 В) гарантирует безопасность и защиту подключаемого оборудования.
• Время прогрева ЦАП — 10 минут, после чего обеспечивается стабильная работа устройства.
• Погрешность формирования сигнала не превышает ±0,25%, а дополнительная погрешность от электромагнитных помех — 0,2%.
• Модуль оснащён защитой от короткого замыкания и функцией диагностики состояния выходов.
• Настраиваемые ограничения скорости изменения сигнала на выходе: 1…1024 мА/с и 0,25…1024 В/с.

Питание и эксплуатация:

• Рабочее напряжение питания — 10…48 В (номинальное — 24 В), потребляемая мощность — не более 5 Вт.
• Модуль защищён от переполюсовки питания.
• Корпус соответствует степени защиты IP20, что обеспечивает безопасность эксплуатации в промышленных условиях.
• Габаритные размеры устройства — 123×83×42 мм, масса — не более 0,4 кг.
• Монтаж возможен как на DIN-рейку, так и на стену.
• Средний срок службы — 10 лет.

Условия эксплуатации:

• Рабочий диапазон температур — от -40 до +55 °С.
• Относительная влажность воздуха — от 10 до 95 % (при +35 °С без конденсации влаги).

Дополнительные функции:

• Встроенная Flash-память для хранения архивных данных (до 1000 файлов, максимальный размер файла — 2 кб, минимальный период записи — 10 сек).
• Часы реального времени с автономным питанием от батареи CR2032 (время работы — до 6 лет, погрешность хода — не более 3 секунд в сутки при +25 °С).

МУ210-501 — это надёжное и функциональное решение для построения современных систем автоматизации, обеспечивающее гибкость настройки, высокую точность и долговечность эксплуатации.
