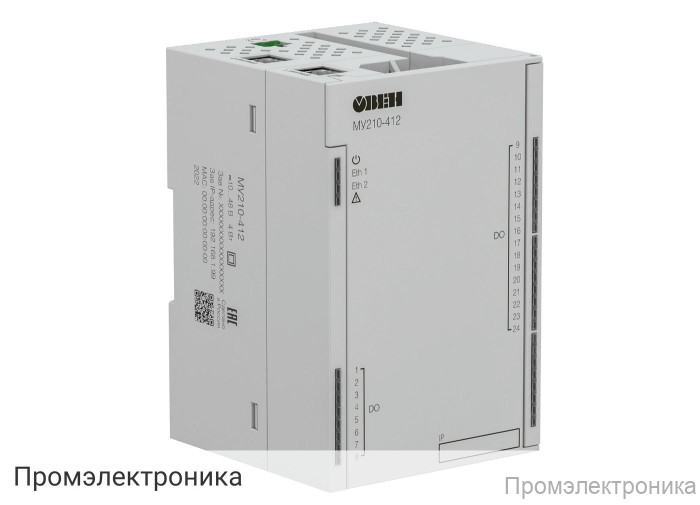

МУ210-412 - модуль дискретного вывода (Ethernet)

Техническое описание модуля дискретного вывода МУ210-412 (Ethernet)

МУ210-412 — это современный модуль дискретного вывода, предназначенный для использования в системах автоматизации и управления технологическими процессами. Устройство обеспечивает надежную коммутацию и управление различными исполнительными механизмами посредством 24 дискретных выходов с транзисторным ключом. Благодаря поддержке интерфейса Ethernet, модуль легко интегрируется в существующие промышленные сети и системы управления.

Модуль МУ210-412 отличается высокой функциональностью и гибкостью применения. Он поддерживает несколько режимов работы, включая переключение логических сигналов, генерацию низкочастотных и высокочастотных ШИМ-сигналов, а также генерацию заданного количества импульсов на отдельных выходах. Это позволяет использовать устройство для решения широкого спектра задач в автоматизации, от простого управления нагрузками до сложных сценариев с использованием импульсных сигналов.

Основные характеристики модуля МУ210-412:

• Количество дискретных выходов: 24 DO с транзисторным ключом.
• Режимы работы:
  • Переключение логического сигнала.
  • Генерация низкочастотного ШИМ-сигнала.
  • Генерация высокочастотного ШИМ-сигнала (только для первых 8 выходов).
  • Генерация заданного количества импульсов (только для первых 3 выходов).
• Максимальный ток коммутации: 0,4 А (DO1…8), 0,15 А (DO9…24).
• Максимальное напряжение питания выходов: 10…36 В.
• Максимальная частота ШИМ: 1 Гц (низкочастотный), 60000 Гц (высокочастотный).
• Минимальная длительность импульса ШИМ: 1 мс (низкочастотный), 5 мс (высокочастотный).
• Питание устройства: 10…48 В (номинальное — 24 В).
• Потребляемая мощность при 24 В: не более 4 Вт.
• Защита от переполюсовки питания: есть.
• Питание часов реального времени: батарея CR2032.
• Гарантия на устройство: 24 месяца.

Модуль не имеет гальванической развязки выходов и контроля обрыва нагрузки, что следует учитывать при проектировании систем. Благодаря компактному исполнению и поддержке современных протоколов связи, МУ210-412 идеально подходит для построения распределённых систем управления, где требуется высокая скорость и надежность передачи данных.
