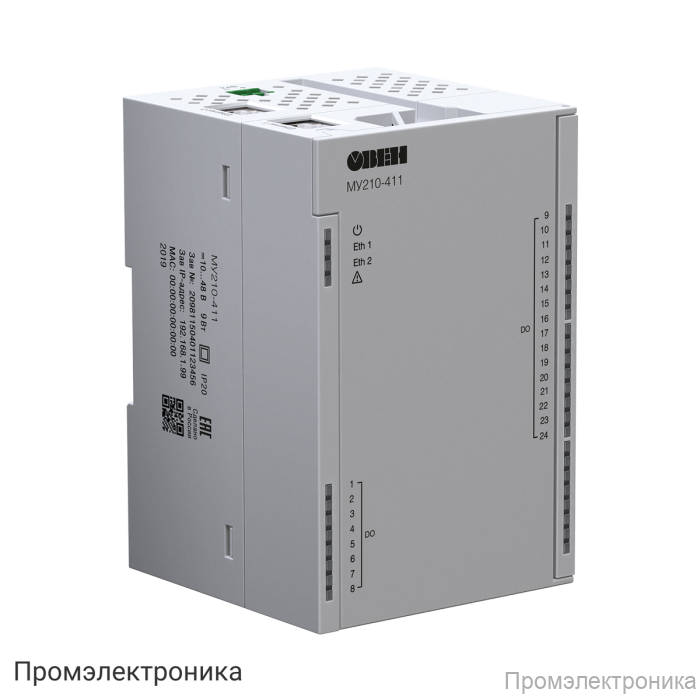

МУ210-411 - модуль вывода дискретных сигналов

Техническое описание модуля вывода дискретных сигналов МУ210-411

МУ210-411 — это современный модуль вывода дискретных сигналов, предназначенный для использования в системах автоматизации и управления технологическими процессами. Устройство обеспечивает надежную коммутацию и управление различными исполнительными механизмами, поддерживая широкий спектр режимов работы и отличаясь высокой функциональностью.

Основные характеристики:

• Количество выходов: 24 дискретных выхода (DO) с транзисторным ключом.
• Режимы работы выходов:
  • Переключение логического сигнала
  • Генерация низкочастотного ШИМ сигнала
  • Генерация высокочастотного ШИМ сигнала (только для первых 8 выходов)
  • Генерация заданного количества импульсов (только для первых 3 выходов)
• Максимальный ток коммутации: 0,1 А
• Максимальное напряжение питания выходов: 10…36 В
• Режим включения выхода: верхний и нижний ключи
• Максимальная частота ШИМ: 60 000 Гц
• Минимальная длительность импульса ШИМ: 1 мкс
• Контроль обрыва нагрузки: отсутствует

Питание и энергопотребление:

• Напряжение питания: 10…48 В (номинальное — 24 В)
• Потребляемая мощность при 24 В: не более 9 Вт
• Защита от переполюсовки: имеется
• Питание часов реального времени: батарея CR2032 (время работы — до 6 лет)

Общие параметры и условия эксплуатации:

• Габаритные размеры: 82×124×83 мм
• Степень защиты: IP20
• Монтаж: на DIN-рейку или на стену
• Средний срок службы: 10 лет
• Масса: не более 0,6 кг
• Температурный диапазон эксплуатации: от -40 до +55 °С
• Относительная влажность: от 10 до 95 % (при +35 °С, без конденсации влаги)

Дополнительные возможности:

• Flash-память для архивации: максимальный размер файла — 2 кб, до 1000 файлов, минимальный период записи — 10 секунд
• Часы реального времени: высокая точность (погрешность не более 1 секунды в сутки при +25 °С, не более 3 секунд при -40 °С)

В комплект поставки входят модуль, паспорт и гарантийный талон, краткое руководство по эксплуатации, кабель патч-корд UTP 5e длиной 150 мм, клемма питания и заглушка Ethernet. МУ210-411 — это надежное решение для построения современных систем автоматизации с широкими возможностями по управлению дискретными сигналами.
