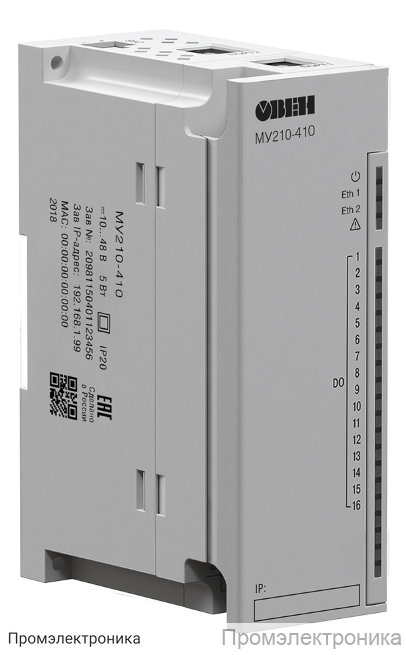

МУ210-410 - модуль дискретного вывода (16 каналов) с транзисторным выходом

Техническое описание модуля дискретного вывода МУ210-410

МУ210-410 — это современный модуль дискретного вывода с 16 каналами, оснащённый транзисторными выходами. Устройство предназначено для управления различными исполнительными механизмами и автоматизации технологических процессов в промышленности и других сферах, где требуется надёжное и гибкое управление дискретными сигналами.

Основные особенности:

• 16 дискретных выходов с транзисторным ключом, что обеспечивает высокую скорость переключения и долговечность работы.
• Возможность работы в различных режимах: переключение логического сигнала, генерация низкочастотного и высокочастотного ШИМ-сигнала (до 60 000 Гц на первых 8 выходах), а также генерация заданного количества импульсов (на первых 3 выходах).
• Максимальный ток коммутации: до 0,8 А (верхний ключ) и до 0,1 А (верхний и нижний ключи).
• Диапазон напряжения питания выходов: от 10 до 36 В.
• Питание самого модуля: от 10 до 48 В (номинальное — 24 В), с потребляемой мощностью не более 5 Вт.
• Защита от переполюсовки питания, что повышает надёжность эксплуатации.
• Контроль обрыва нагрузки не предусмотрен, что важно учитывать при проектировании систем.

Функциональные возможности:

• Генерация ШИМ-сигналов с максимальной частотой до 60 000 Гц и минимальной длительностью импульса 1 мкс (на первых 8 выходах).
• Встроенные часы реального времени с питанием от батареи CR2032, обеспечивающие автономную работу до 6 лет.
• Flash-память для хранения архивных данных: максимальный размер файла — 2 кб, до 1000 файлов, минимальный период записи — 10 секунд.
• Погрешность хода часов: не более 1 секунды в сутки при +25 °С и не более 3 секунд в сутки при -40 °С.

Конструктивные и эксплуатационные параметры:

• Габаритные размеры: 123×83×42 мм (±1 мм).
• Степень защиты корпуса: IP20.
• Возможность монтажа на DIN-рейку или на стену.
• Средний срок службы устройства — 10 лет.
• Масса: не более 0,4 кг.
• Рабочий температурный диапазон: от -40 до +55 °С.
• Относительная влажность воздуха: от 10 до 95 % (при +35 °С без конденсации влаги).

Комплектация:

• Модуль МУ210-410
• Паспорт и гарантийный талон
• Краткое руководство по эксплуатации
• Кабель патч-корд UTP 5e 150 мм
• Клемма питания 2EGTK-5-02P-14
• Заглушка Ethernet

Модуль МУ210-410 — это надёжное решение для построения систем автоматизации с широкими возможностями по управлению и архивированию данных, рассчитанное на длительную эксплуатацию в различных условиях.
