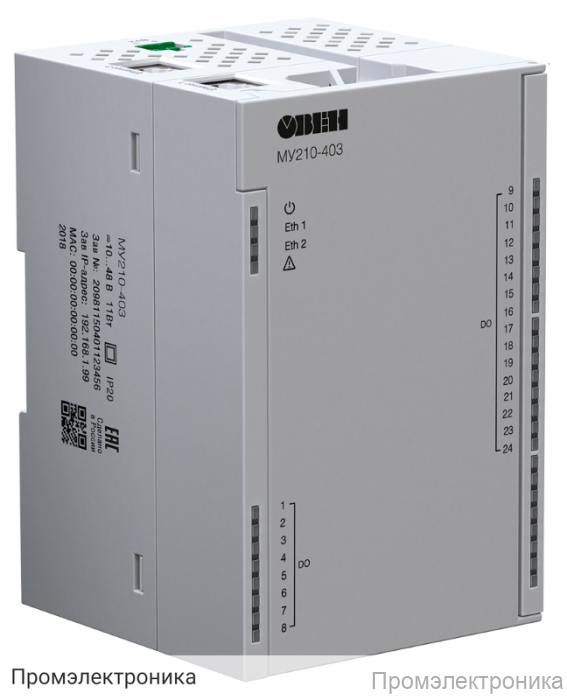

МУ210-403 - модуль дискретного вывода (24 канала) с электромагнитным реле

Техническое описание модуля дискретного вывода МУ210-403

МУ210-403 — это современный модуль дискретного вывода с 24 каналами, оснащённый электромагнитными реле. Устройство предназначено для управления различными исполнительными механизмами в автоматизированных системах управления и промышленной автоматике. Модуль обеспечивает высокую надёжность, широкий диапазон рабочих температур и простоту интеграции благодаря поддержке интерфейса Ethernet.

Основные характеристики:

• Количество дискретных выходов: 24 DO с электромагнитными реле
• Гальваническая развязка выходов: попарная (DO1-DO2...DO7-DO8; DO17-DO18...DO23-DO24), поканальная (DO9...DO16)
• Электрическая прочность изоляции: 1780 В
• Режимы работы: переключение логического состояния, генерация ШИМ-сигнала
• Максимальный ток коммутации: до 5 А (при 250 В, 50 Гц, cos φ=0,4) или 3 А (при 30 В DC)
• Максимальное напряжение питания выходов: 250 В AC или 30 В DC
• Время включения/выключения: 15 мс
• Максимальная частота ШИМ: 1 Гц, минимальная длительность импульса — 50 мс
• Контроль обрыва нагрузки: отсутствует

Питание и энергопотребление:

• Диапазон напряжения питания: 10…48 В DC (номинальное — 24 В)
• Потребляемая мощность: не более 9 Вт при 24 В
• Защита от переполюсовки: предусмотрена
• Питание часов реального времени: батарея CR2032

Функциональные возможности:

• Встроенная flash-память для архивирования данных: максимальный размер файла — 2 кб, до 1000 файлов
• Минимальный период записи в архив — 10 секунд
• Часы реального времени с автономной работой до 6 лет на одной батарее
• Погрешность хода часов: не более 1 сек/сутки при +25°C, не более 3 сек/сутки при -40°C

Конструктивные особенности:

• Габаритные размеры: 123×83×83,5 мм
• Степень защиты корпуса: IP20
• Монтаж: на DIN-рейку или на стену
• Масса: не более 0,6 кг
• Средний срок службы: 10 лет

Условия эксплуатации:

• Температура окружающей среды: -40…+55 °С
• Относительная влажность: 10–95 % (при +35 °С, без конденсации влаги)

В комплект поставки входят: модуль, паспорт и гарантийный талон, краткое руководство по эксплуатации, патч-корд UTP 5e 150 мм, клемма питания и заглушка Ethernet. МУ210-403 — оптимальное решение для построения надёжных и масштабируемых систем управления с возможностью архивирования событий и поддержкой современных интерфейсов связи.
