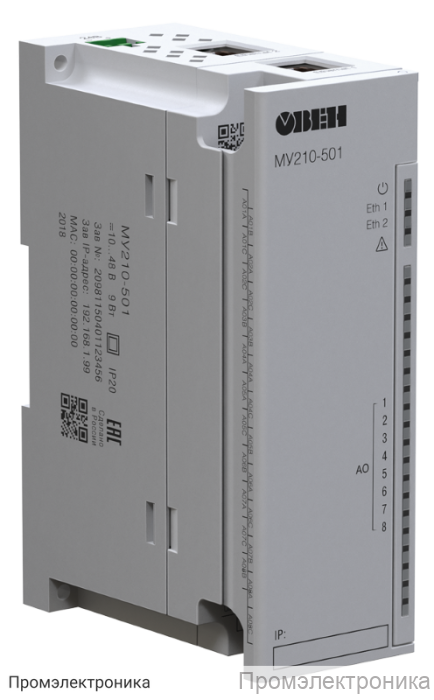

МУ210 - модуль ввода/вывода с интерфейсом Ethernet

Модуль ввода/вывода МУ210 с интерфейсом Ethernet — техническое описание

МУ210 — это современный модуль ввода/вывода, предназначенный для интеграции в автоматизированные системы управления и сбора данных. Благодаря наличию интерфейса Ethernet, устройство обеспечивает быструю и надежную передачу данных, а также простую интеграцию в существующие промышленные сети. Модуль отличается высокой точностью, надежностью и широким диапазоном рабочих параметров, что делает его оптимальным выбором для промышленных и технологических объектов.

Основные характеристики МУ210:

• Количество аналоговых выходов: 8 AO с разрядностью ЦАП 12 бит.
• Типы выходных сигналов: 0…20 мА, 4…20 мА, 0…1 В, 0…10 В.
• Гальваническая развязка между выходами: присутствует, прочность изоляции — 350 В.
• Погрешность: предел основной приведенной погрешности ±0,25 %, максимальная дополнительная погрешность от электромагнитных помех — 0,2 %.
• Максимальная пульсация выходного сигнала: 25 мкА или 10 мВ в зависимости от типа сигнала.
• Настраиваемые ограничения скорости изменения сигнала: 1…1024 мА/с, 0,25…1024 В/с, 0,5…1024 В/с.
• Защита: от короткого замыкания на выходе, от переполюсовки питания, диагностика состояния выходов.
• Питание: напряжение 10...48 В (номинальное 24 В), потребляемая мощность не более 5 Вт.
• Монтаж: на DIN-рейку или на стену, степень защиты корпуса — IP20.
• Габариты: 123×83×42 мм, масса не более 0,4 кг.
• Средний срок службы: 10 лет.
• Условия эксплуатации: температура от -40 до +55 °С, относительная влажность от 10 до 95 % (без конденсации).
• Flash-память: максимальный размер файла архива — 2 кб, до 1000 файлов, минимальный период записи — 10 сек.
• Часы реального времени: погрешность не более 3 секунд в сутки при +25 °С, до 10 секунд при -40 °С, питание от батареи CR2032, срок службы батареи — 6 лет.

В комплект поставки входят сам модуль, паспорт и гарантийный талон, краткое руководство по эксплуатации, кабель патч-корд UTP 5e длиной 150 мм, клемма питания и заглушка разъема Ethernet.

МУ210 — это надежное решение для построения гибких и масштабируемых систем автоматизации, обеспечивающее высокую точность и стабильность работы в различных условиях эксплуатации.
