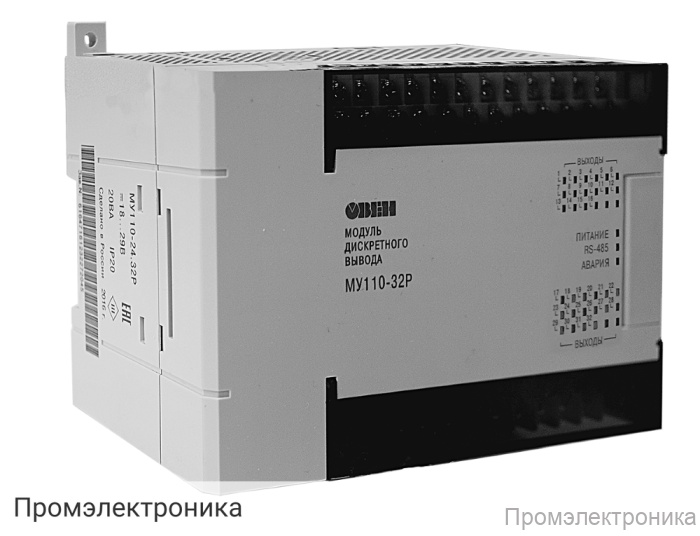

МУ110-32Р - модуль вывода дискретных сигналов (32 каналов) с релейным выходом

Техническое описание модуля вывода дискретных сигналов МУ110-32Р

МУ110-32Р — это современный модуль вывода дискретных сигналов, предназначенный для управления различными исполнительными устройствами в автоматизированных системах управления и промышленной автоматике. Устройство оснащено 32 каналами с релейными выходами, что обеспечивает широкие возможности по коммутации и управлению внешними цепями.

Модуль выпускается в двух модификациях по типу питания: МУ110-220.32Р (от сети переменного тока 90...264 В, 47–63 Гц, номинальное напряжение 220 В) и МУ110-24.32Р (от источника постоянного тока 18...29 В, номинальное напряжение 24 В). Это позволяет использовать устройство в различных условиях эксплуатации и интегрировать его в существующие системы без необходимости дополнительной адаптации по питанию.

Каждый из 32 дискретных выходов реализован на электромагнитных реле, что обеспечивает надежную коммутацию нагрузок:

• Ток коммутации — до 3 А при напряжении не более 250 В переменного тока (50 Гц, cos φ > 0,4) или до 3 А при постоянном напряжении не более 30 В.

Для связи с компьютером и интеграции в системы автоматизации модуль оснащен интерфейсом RS-485 с максимальной скоростью обмена до 115200 бит/сек. Поддерживаются популярные протоколы передачи данных: ОВЕН, ModBus-RTU, ModBus-ASCII, DCON, что обеспечивает совместимость с большинством современных контроллеров и SCADA-систем.

Корпус устройства выполнен с классом защиты IP20, что гарантирует безопасность эксплуатации в промышленных условиях. Компактные габариты (140×110×73 мм) и масса не более 0,5 кг позволяют легко интегрировать модуль в шкафы управления и распределительные щиты.

Основные технические характеристики:

• Питание: 90...264 В AC (220 В) или 18...29 В DC (24 В)
• Потребляемая мощность: до 25 ВА (AC) / 20 ВА (DC)
• Количество дискретных выходов: 32
• Тип выходов: электромагнитные реле
• Интерфейс: RS-485
• Максимальная скорость обмена: 115200 бит/сек
• Протоколы: ОВЕН, ModBus-RTU, ModBus-ASCII, DCON
• Степень защиты: IP20
• Габариты: 140×110×73 мм
• Масса: до 0,5 кг
• Средний срок службы: 8 лет

В комплект поставки входят: модуль МУ110-32Р, компакт-диск с программным обеспечением, паспорт и руководство по эксплуатации, а также гарантийный талон. Гарантийный срок эксплуатации составляет 24 месяца.
