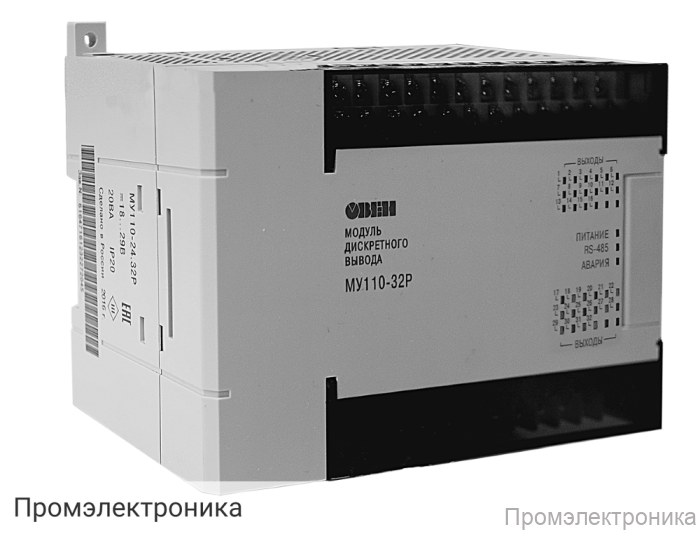

МУ110-24.32Р - модуль вывода дискретных сигналов (32 каналов) с релейным выходом

Техническое описание модуля вывода дискретных сигналов МУ110-24.32Р

МУ110-24.32Р — это современный модуль вывода дискретных сигналов, предназначенный для управления различными исполнительными устройствами в автоматизированных системах управления и промышленной автоматике. Устройство оснащено 32 каналами с релейным выходом, что обеспечивает широкие возможности по коммутации и управлению внешними нагрузками.

Модуль работает от источника постоянного тока с диапазоном напряжения 18...29 В (номинальное напряжение — 24 В), что делает его универсальным решением для большинства промышленных объектов. Благодаря низкому энергопотреблению — не более 20 ВА — устройство отличается экономичностью и надежностью в эксплуатации.

Каждый из 32 дискретных выходов реализован на электромагнитных реле, что позволяет коммутировать ток до 3 А при напряжении не более 250 В переменного тока (50 Гц, cos φ > 0,4) или до 3 А при постоянном напряжении не более 30 В. Это обеспечивает гибкость применения модуля для управления различными типами нагрузок — от ламп и электромагнитных клапанов до контакторов и других исполнительных механизмов.

Для интеграции в системы автоматизации модуль оснащён интерфейсом RS-485 с максимальной скоростью обмена данными до 115200 бит/сек. Поддерживаются популярные протоколы передачи данных: ОВЕН, ModBus-RTU, ModBus-ASCII, DCON, что обеспечивает совместимость с большинством современных контроллеров и SCADA-систем.

Корпус устройства выполнен с классом защиты IP20, что гарантирует безопасность эксплуатации в условиях промышленных помещений. Компактные габариты (140x110x73 мм) и небольшой вес (не более 0,5 кг) позволяют легко интегрировать модуль в существующие шкафы и панели управления.

Основные характеристики МУ110-24.32Р:

• Питание: 18...29 В постоянного тока (номинальное — 24 В)
• Потребляемая мощность: не более 20 ВА
• Количество дискретных выходов: 32
• Тип выходов: электромагнитные реле (3 А, до 250 В AC или до 30 В DC)
• Интерфейс связи: RS-485
• Максимальная скорость обмена: 115200 бит/сек
• Поддерживаемые протоколы: ОВЕН, ModBus-RTU, ModBus-ASCII, DCON
• Степень защиты корпуса: IP20
• Габариты: 140x110x73 мм
• Масса: не более 0,5 кг
• Средний срок службы: 8 лет

Модуль МУ110-24.32Р — это надежное и функциональное решение для построения систем управления, требующих большого количества дискретных выходов и высокой надежности коммутации. Благодаря поддержке стандартных протоколов и удобному интерфейсу, устройство легко интегрируется в любые современные системы автоматизации.
