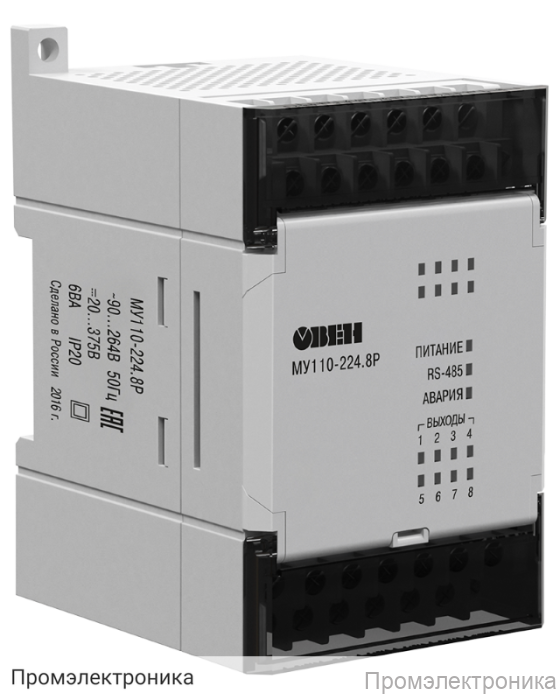

МУ110-224.8Р [М01] - модуль вывода дискретных сигналов (8 каналов) с релейным выходом

Техническое описание модуля вывода дискретных сигналов МУ110-224.8Р [М01]

Модуль МУ110-224.8Р [М01] предназначен для управления различными исполнительными устройствами в автоматизированных системах управления и диспетчеризации. Устройство оснащено восемью дискретными каналами с релейными выходами, что обеспечивает надежное коммутационное управление нагрузками в промышленной автоматике, инженерных системах зданий и других объектах.

Модуль поддерживает связь с компьютером по интерфейсу RS-485, что позволяет интегрировать его в существующие системы автоматизации и осуществлять обмен данными на скорости до 115200 бит/сек. Для передачи информации используются популярные протоколы: ОВЕН, ModBus-RTU, ModBus-ASCII, DCON, что обеспечивает совместимость с широким спектром оборудования и программного обеспечения.

Корпус устройства выполнен с классом защиты IP20, что гарантирует безопасность эксплуатации в условиях промышленных помещений. Компактные габариты (63х110х73 мм) и масса не более 0,5 кг позволяют легко интегрировать модуль в шкафы управления и распределительные щиты.

Основные технические характеристики:

• Количество дискретных выходных каналов: 8
• Тип выходов: релейные (электромагнитные реле)
• Коммутируемый ток: до 4 А при напряжении не более 250 В (50 Гц, cos φ > 0,4) или до 4 А при постоянном напряжении не более 24 В
• Потребляемая мощность: не более 6 ВА
• Интерфейс связи: RS-485
• Максимальная скорость обмена: 115200 бит/сек
• Протоколы связи: ОВЕН, ModBus-RTU, ModBus-ASCII, DCON
• Степень защиты корпуса: IP20
• Габаритные размеры: 63х110х73 мм
• Масса: не более 0,5 кг
• Средний срок службы: 8 лет
• Гарантия: 24 месяца

Модуль поддерживает широкий диапазон напряжения питания:

• Переменное напряжение: 90...264 В (номинальное 220 В), частота 47…63 Гц
• Постоянное напряжение: 18...29 В (номинальное 24 В)

В комплект поставки входят: модуль дискретного вывода ОВЕН МУ110-8Р, паспорт и руководство по эксплуатации, программа конфигурирования «Конфигуратор М110» на CD, а также гарантийный талон.

МУ110-224.8Р [М01] — это надежное и функциональное решение для построения систем автоматизации, требующих управления несколькими дискретными нагрузками с возможностью интеграции в современные промышленные сети.
